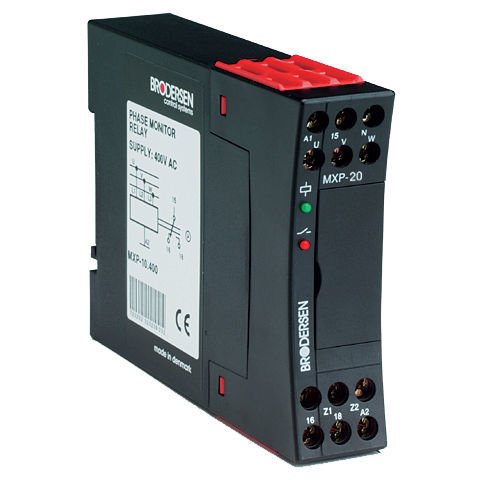

Реле для контроля трехфазной сети переменного тока с нейтралью или без нее
Нейтралью. Реле контролирует наличие всех фаз и их
правильной последовательности фаз L1, L2, L3 (U,V,W), что ни одна из фаз
не сдвинута относительно друг друга более чем на 20° и что одно или несколько
фазных напряжений не является слишком низким. Когда все три критерия контроля
выполняются, реле активируется. Если один или несколько критериев не выполняются
реле обесточивается, и красный светодиод сигнализирует о неисправности.
Фиксированные пределы для включения и выключения одновыходного реле.
При подключении нейтрали измерительные возможности оптимальны, так как
Нейтраль работает как измерительный эталон. Без нейтрали реле контроля фаз
реле контроля фаз генерирует опорную нейтраль из подключенных
фаз.
Особенности:
- Контроль
- Чередование фаз
- Сдвиг фаз менее 20°
- Низкое напряжение
- Выход SPTD.
- Рабочее напряжение через фазы L2 и L3 (V и W).
- Задержка = 0,5 с для предотвращения ошибочных включений и выключений
вызванных короткими помехами.
---
