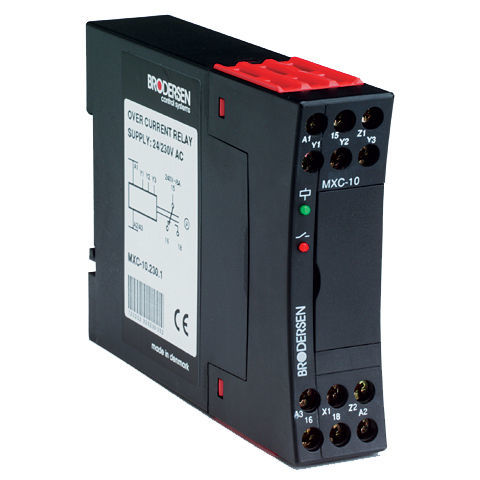

Реле для наблюдения тока MXC-10

напряжения1NO/NFAC/DC

Однофазное реле тока MXC-10 компании Brodersen - это реле для контроля отключения нагрузки в приложениях с относительно низким переменным и постоянным током до 2A AC/DC. Реле может быть использовано в качестве реле сигнализации для обнаружения кратковременной перегрузки благодаря функции фиксации. Реле также может использоваться для больших переменных токов с внешним шунтом или трансформатором тока. Реле для контроля переменного или постоянного тока с помощью внутреннего шунта. Реле поставляется в двух вариантах для перегрузки или недогрузки по току. Перегрузка по току: Когда контролируемый ток увеличивается и достигает установленной уставки, которая настраивается на передней панели, реле срабатывает. Когда ток падает и проходит уставку, за вычетом гистерезиса, который настраивается на передней панели, реле отключается. Недостаточный ток: Когда контролируемый ток падает и достигает определенного уставки, которая настраивается на передней панели, реле срабатывает. Когда ток возрастает и проходит уставку плюс гистерезис который настраивается на передней панели, реле отключается Имеется также функция фиксации, при которой реле после подачи напряжения остается включенным, независимо от входного тока, до тех пор, пока перемычка фиксации или отключения рабочего напряжения. Обычно используется в цепях безопасности цепях безопасности. Функция контакта реле также может быть инвертирована. Реле имеет аналоговый выход 2-10 В постоянного тока, который при подключении к внешнему вольтметру может быть использован для точной настройки уставки. Характеристики - Контроль 4 мА - 2 А переменного/постоянного тока в 5 диапазонах в одном исполнении. - Регулируемая уставка. - Регулируемый гистерезис 0,5-20%. - Функция автоматической блокировки (Latch). - Инверсия функции реле.
