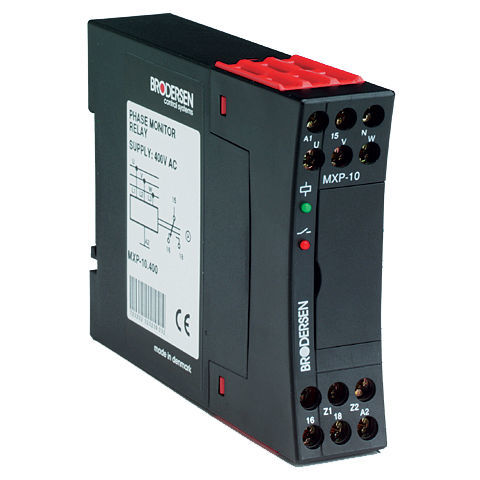

Реле для наблюдения порядка чередования фаз MXP-10

трехфазовоеACна DIN-рейке

Реле контроля фаз MXP-10 компании Brodersen - это реле для контроля напряжения питания двигателей, чтобы обеспечить правильные параметры фаз при запуске и во время работы. Обрыв фазы может быть обнаружен по асимметрии или низкому напряжению (предел регулируется до 95% от измерительного напряжения). Реле для контроля 3-фазной сети переменного тока с нейтралью или без нее Нейтралью. Реле контролирует наличие всех фаз и их правильной последовательности фаз (U,V,W), что ни одна из фаз не сдвинута сдвинута относительно друг друга более чем на 20°C и что одно или несколько фазных напряжений не слишком низкие. Когда все три критерия контроля критерии выполняются, реле активируется. Если один или несколько критериев не выполняется, реле отключается, и красный светодиод сигнализирует о неисправности неисправность. Номинальное фазное напряжение регулируется ± 15% от выбранного варианта напряжения (3 x 115/3x230/3x400 В переменного тока). Предел низкого напряжения также регулируется в пределах 60-98%, что позволяет обнаружить фазы, генерируемой двигателем. При подключении нейтрали измерительные возможности оптимальны, так как Нейтраль работает как измерительный эталон. Без нейтрали реле контроля фаз реле контроля фаз генерирует опорную нейтраль из подключенных фаз. Характеристики - Контроль - Чередование фаз - Сдвиг фаз менее 20° - Низкое напряжение - Регулируемое измерительное напряжение Un +/- 15% от номинального напряжения Un. - Обнаружение низкого напряжения, регулируемое 60 - 98% от измерительного напряжения Un. - Выход SPTD. - Рабочее напряжение через фазы V и W (L2 и L3).
