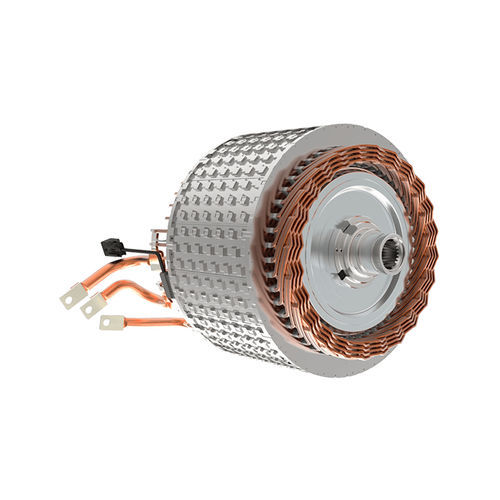

Синхронный двигатель 220

ACс постоянными магнитамимногополюсный

Синхронный приводной двигатель 220 с постоянными магнитами использует новейшую технологию намотки шпилек. Его структура включает 8 полюсов, 48 слотов, 8 слоев/слот, а внутренний слой является концентрическим. Он устраняет перекрестные линии между слоями, может легко переключаться между 2 и 4 ветвями, устраняет циркуляцию тока между внутренними ветвями двигателя, что способствует серийному выпуску продукции. Диапазон рабочего напряжения составляет 300-800 В, диапазон крутящего момента - 250-450 Нм, диапазон мощности - 135-300 КВт, максимальная рабочая скорость - 18000 об/мин. Методы охлаждения - водяное и масляное. При использовании масляного охлаждения эффект охлаждения статора двигателя может быть увеличен более чем на 15% за счет оптимизации конструкции масляного контура, а стоимость масляного контура может быть снижена в то же время.
