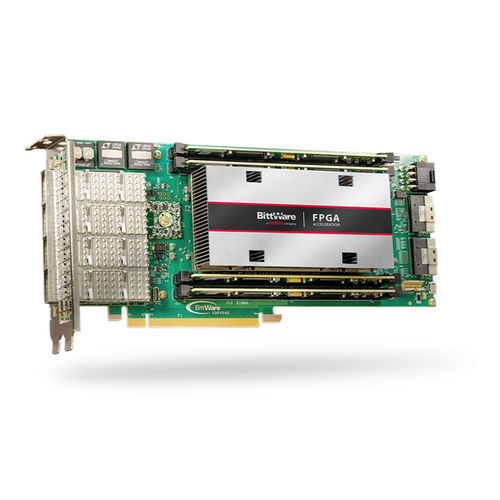

Микросхема ПЛИС Мини PCIe XUP-VV4

с процессором вход/выход

Плата PCIe FPGA с Xilinx VU13P Благодаря Quad QSFP для 4x 100G Особенности 4x 100GbE через 4 QSFP28 Воздушное или жидкостное охлаждение VU13P FPGA: 3,8 миллиона LC FPGA от Xilinx Обзор BittWare XUP-VV4 - это PCIe-карта на базе UltraScale+ VU13P FPGA, идеально подходящая для применения в центрах обработки данных высокой плотности. Плата Xilinx UltraScale+ VU13P FPGA предоставляет проектировщикам невероятный потенциал производительности с 3,8-метровыми логическими элементами, но с плотностью мощности, которая затрудняет управление тепловым режимом. XUP-VV4 справляется с этой задачей благодаря платформе BittWare Viper, поддерживающей большие нагрузки ПЛИС, DDR4 емкостью до 512 Гбайт и Ethernet 4x 100 Гбит/с. В платформе BittWare Viper используется усовершенствованная компьютерная симуляция потока воздуха, позволяющая в первую очередь реализовать физическую конструкцию платы в тепловом режиме, включая использование тепловых труб, каналов воздушного потока и компоновку компонентов для максимизации ограниченного потока воздуха в сервере. По умолчанию в XUP-VV4 используется воздушное охлаждение, но также доступно и жидкостное охлаждение. Плата оснащена пакетом D2104 без крышки от Xilinx, позволяющим тепловым трубам соприкасаться с матрицей напрямую, а не через крышку теплораспределителя. Технические характеристики платы ППВД Virtex UltraScale+ VU13P в пакете D2104 Степень сердечной скорости - 2 Свяжитесь с BittWare для других опций ПЛИС Бортовой Flash Флэш-память для загрузки FPGA Внешняя память 4 DIMM-сайта, каждый из которых поддерживает: До 128 Гбайт DDR4 x72 с ECC До 576 Мбит двойной QDR-II+ x18 (2 независимых 288 Мбит банка) Главный интерфейс интерфейс x16 Gen3 непосредственно к ППВМ порты USB Микро USB: доступ к BMC и FPGA JTAG Полезность Подключается к разъединительной плате для UART, 1 PPS входу и 10MHz входу тактового генератора
