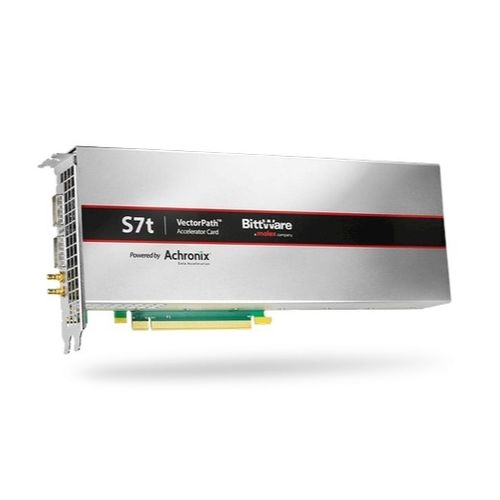

Микросхема ПЛИС Мини PCIe S7t-VG6

с процессором вход/выход

Двухширотная PCIe FPGA-плата Плата Achronix Speedster7t FPGA с GDDR6 и QSFP-DD Особенности QSFP для 1x 400G или 6x 100G 8 Гб GDDR6 до 512 Гб/с 7нм ПЛИС с 56 Гбит/с СЕРДЕСами Обзор S7t-VG6 предлагает 7-нанометровую Achronix FPGA, оптимизированную для высокоскоростной работы в сети и быстрого доступа к памяти большой емкости. Имея клетку QSFP-DD (двойная плотность), плата поддерживает до 1x 400GbE или 4x 100GbE, используя 56G PAM4-совместимое устройство Speedster®7t. Дополнительный порт QSFP поддерживает 2x 100GbE, а 4x разъем MCIO поддерживает NVMe подключенную память. Шестнадцать каналов графической ОЗУ GDDR6 обеспечивают высокую пропускную способность памяти, до 512 Гб/с. ПЛИС предлагает большие логические ресурсы и ресурсы памяти - до 692K 6-ти входных таблиц поиска (LUT) и 189 Мб встроенной оперативной памяти. Она также обеспечивает 2560 MLP (блоков машинного обучения). Технические характеристики платы ППВД Achronix Speedster AC7t1500 52.пакет 5 x52.5 692K 6-входные таблицы поиска (LUT) 189 Мб встроенная оперативная память 2 560 MLP Бортовая память 8x GDDR6: 8 Гбит на каждый, 2 независимых 16-битных канала на каждый; всего 8 ГБайт Один банк DDR4-2666 с ECC, до 4 ГБайт (x72) Флэш-память для загрузки FPGA Главный интерфейс Интерфейс PCIe Gen4 x16 прямо в FPGA Внешнее тактирование 1 ПФС и 10 МГц входы на передней панели USB USB-порт для доступа к BMC, USB-JTAG, USB-UART Второй USB-порт для гирляндной цепи MCIO MCIO на задней кромке, подключен к ПЛИС через 4-кратные приемопередатчики PCIe Gen4 Hard IP GPIO 8 контактов GPIO, 3.3V, односторонний, направление (Tx, Rx) независимо от FPGA на GPIO, буферы с номиналом 200 Мбит/с клетки КСФП Клетка QSFP-DD на передней панели
