Пневматический привод для клапана RPX
тип на четверть оборотас реечной передачейдвойного действия

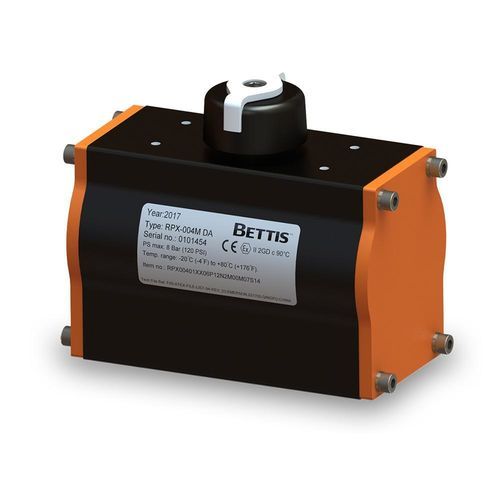

Пневматический привод для клапана - RPX - BETTIS - тип на четверть оборота / с реечной передачей / двойного действия
Пневматический привод для клапана - RPX - BETTIS - тип на четверть оборота / с реечной передачей / двойного действия
Пневматический привод для клапана - RPX - BETTIS - тип на четверть оборота / с реечной передачей / двойного действия - изображение - 2
Пневматический привод для клапана - RPX - BETTIS - тип на четверть оборота / с реечной передачей / двойного действия - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
пневматический
Движение
тип на четверть оборота
Технология
с реечной передачей
Конфигурация
двойного действия, простого действия с пружинным возвратом
Норма
ISO 5211, VDI/VDE 3845, NAMUR
Другие характеристики
с модуляцией, из алюминия, из анодированного алюминия, для дискового затвора, из нержавеющей стали, ATEX, для клапана со сферическим золотником, с пружинным возвратом
Пара сил

МИН.: 17 Nm
(12,54 ft.lb)

МАКС.: 1 663 Nm
(1 226,57 ft.lb)

Угол вращения

90 °

Описание

Описание продукта
Серия RPX от Bettis — это пневматический рейчно-шестерённый привод, выпускается в 13 размерах, в исполнениях с возвратом пружиной или двухдействующем. Предназначен для автоматизации поворотных клапанов (четверть оборота), таких как шаровые, дисковые и пробковые клапаны. Корпус из экструдированного алюминия, литые алюминиевые торцевые крышки и порошковое покрытие с сатинированной отделкой.

Ключевые характеристики
  • Защита от коррозии: анодированный корпус, цинк/хромированный пиньон, порошково-покрытые торцевые крышки, хромированные поршни и нержавеющие крепежи.
  • Уплотнения типа O-ring, материалы подшипников для поршня и пиньона с низким трением и смазка обеспечивают низкие требования к обслуживанию.
  • Двойные ограничители хода для точной регулировки открытого и закрытого положений.
  • Номинальный угол поворота 90° с регулировкой +5° / -5° на каждом конце хода.
  • Опционально доступен ограничитель хода в торцевой крышке.
  • Пружины рассчитаны на длительный ресурс циклов; пружинные картриджи позволяют безопасно и быстро адаптировать комплект пружин под требуемый крутящий момент и давление.
  • Двойная конструкция рейка/шестерня компенсирует боковые нагрузки на вал пиньона, минимизируя износ подшипников.
  • Подшипники рассчитаны на снижение нагрузок и увеличение ресурса циклов.
  • Соответствует требованиям ATEX (2014/34/EU), PED (2014/68/EU) и Директив по оборудованию для применения в широком диапазоне промышленных задач.
  • Гибкий монтаж клапана обеспечивается 2 вариантами отверстий по ISO и Star Drive для установок ISO5211 и DIN3337.
  • Стандартное NAMUR (VDI/VDE3845) крепление для электромагнита и верхних аксессуаров.


Технические характеристики
  • Источник питания: Пневматический
  • Тип продукта: Пневматический рейчно-шестерённый привод
  • Привод: Четверть оборота, возврат пружиной или двухдействующий
  • Сертификации: ATEX, PED и директивы по оборудованию
  • Тип управления: Вкл/Выкл, Позиционирование, Регулирование, ESD
