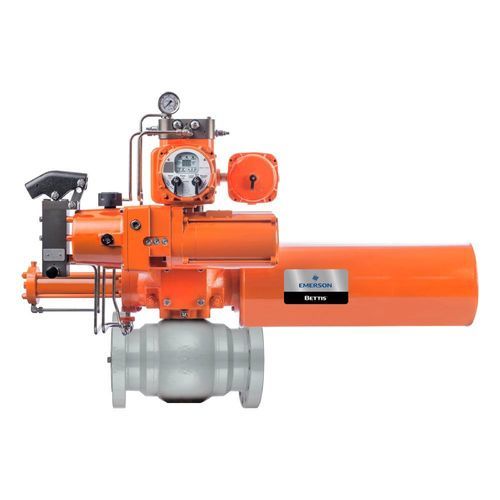

Электрогидравлический привод для клапана Bettis EHO

тип на четверть оборотадвойного действияIP68

Обзор продукта
Bettis Smart Electro‑Hydraulic Operator (EHO) — это автономный электро-гидравлический привод, разработанный для управления четвертьоборотными клапанами и обеспечения отказобезопасной функции аварийной остановки (ESD). Интегрированный гидравлический агрегат, пружинный механизм возврата и электронное управление обеспечивают надежную работу в удаленных и опасных условиях при низком энергопотреблении.

Ключевые характеристики

• Локальный HMI: полноцветный TFT‑дисплей, отображающий положение клапана, аварии, меню конфигурации, температуру и диагностику в реальном времени.
• Продвинутая диагностика и удаленный мониторинг через DCMlink с кривыми крутящего момента, PST‑кривой, эксплуатационными данными и полными записями регистратора данных.
• Более 25 встроенных оповещений и тревог с рекомендациями по устранению неполадок на экране.
• Связь: Modbus, HART (HART7) и FOUNDATION Fieldbus для интеграции с системами управления и управления активами.
• Fail‑safe опции: пружинный возврат и опциональный аккумулятор для хранения гидравлической энергии, позволяющий выполнить несколько операций при потере питания и поддерживающий модулирующее управление.
• Разработан для низкого энергопотребления; опция солнечного питания для удаленных объектов.
• Степени защиты: корпус контроля IP68; гидравлический привод IP67M; двигатель IP68.

Применения

• Аварийная остановка (ESD) технологических линий на объектах нефтегазовой, нефтехимической и промышленной отраслей.
• Управление включением/выключением, изоляцией и модулирующее управление четвертьоборотными клапанами в опасных зонах.
• Удаленные установки, требующие энергоэффективного и готового к солнечному питанию исполнительного решения.

Сертификации и безопасность

• Сертифицировано ATEX Ex d IIB T4 и IECEx Ex d IIB T4; также FM, CSA, PESO, CCOE при применимости.
• Уровни SIL: SIL 3 для Smart EHO с пружинным возвратом; SIL 2 для стандартного EHO в соответствии с IEC 61508 / IEC 61511.
• Разработан для соответствия требованиям опасных зон и систем измерительного управления безопасности в приложениях ESD.

Технические характеристики

• Источник питания: электро‑гидравлический с интегрированным гидравлическим агрегатом.
• Тип продукта: электро‑гидравлический привод для четвертьоборотных клапанов.
• Привод: пружинный возврат (fail‑safe) и опция двойного действия.
• Режимы управления: On/Off, изоляция, модулирующее и ESD.
• Протоколы связи: Modbus, HART (HART7), FOUNDATION Fieldbus.
• Защита: корпус контроля IP68; гидравлический привод IP67M; двигатель IP68.

Опции

• Аккумулятор для хранения гидравлической энергии.
• Солнечные комплекты для удаленной эксплуатации.
• Индивидуальная конфигурация и интеграция с DCMlink для централизованного мониторинга.
