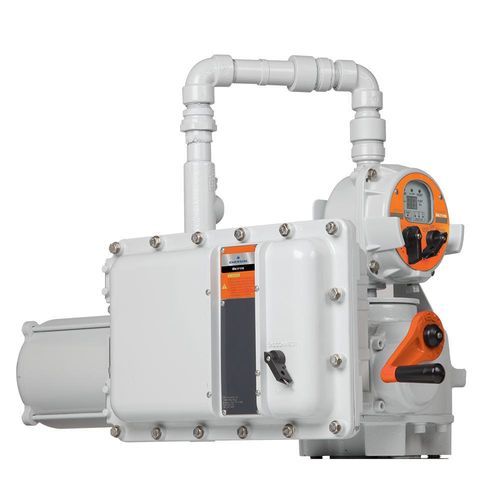

Электрический привод для клапана

механизированныйповоротныйтрехфазовый

Описание продукта
Привод многоходового клапана Bettis MPA — электронная система управления и мониторинга, разработанная для точного управления Multiport Flow Selector (MPFS), применяемого при испытаниях скважин и при перенаправлении потоков в нефтегазовой отрасли. Обеспечивает интерфейс с многоходовыми клапанами для перенаправления потока на испытательные выходы или устройства отбора проб.

Основные характеристики

• Предназначен для управления MPFS с 3 до 8 портов; широко используется при испытаниях продуктивности скважин и интегрированном контроле.
• Позволяет перенаправлять поток из одной магистрали на выбранные испытательные выходы или точки отбора проб.
• Мониторинг I/O и аварийных сигналов: встроенный автомат/разъединитель, защита двигателя от перегрузки и по температуре, обнаружение потери управляющего напряжения, отказ энкодера, обнаружение застреваний и сигналы о механических неисправностях, а также контроль трехфазной сети и коррекция фаз.
• Твердотельный пускатель двигателя и встроенное программное управление обеспечивают точное позиционирование селектора в пределах ±1° относительно выбранного порта.
• Высокопроизводительный микроконтроллер обновляет выход управления двигателем каждые 4 мс для точного управления.
• Опциональный модуль дистанционного дисплея (RDM) отображает те же данные и выполняет те же функции управления, что и локальный модуль (LDM); обеспечивает удаленное управление на расстоянии до 4 000 футов (≈1 219 м).
• Широкий выбор 4‑полюсных двигателей для различных напряжений и крутящих моментов; настраивается для MPFS с 3–8 портами.
• 12‑битный магнитный энкодер, напрямую соединённый со штоком клапана, обеспечивает надежную обратную связь по положению.

Технические характеристики

• Источник питания: Multi-port
• Тип продукта: Привод многоходового клапана
• Привод: Multi-port (настраиваемый)
• Сертификации: FM, CSA, ATEX, IECEx, TRCU, InMetro, RMRS, ABS
• Совместимые типы клапанов: шаровые, дисковые (butterfly), пробковые (plug), с тройным смещением (triple offset)
