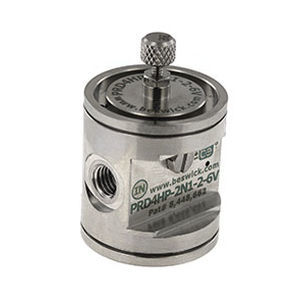

Регулятор давления для воды PRD4HP

с диафрагмойтрехуровневыйиз СКЭП

Описание
Компактный трехступенчатый мембранный регулятор PRD4HP, предназначенный для точной регулировки высоконапорных сред до очень низких выходных давлений и малых расходов. PRD4HP улучшает конструкцию PRD3HP за счёт первого высокого давления с PEEK‑седлом клапана для повышенной термостойкости, при этом внешние размеры и компоновка не изменены — возможна прямая замена PRD3HP без доработок.

Ключевые особенности

• Трехступенчатая мембранная схема обеспечивает стабильный выходной давление при больших колебаниях входного давления
• Первый высоконапорный этап с PEEK‑седлом клапана для улучшенной работы при высоких температурах
• Большое соотношение клапан/зона чувствования и низкофрикционная мембрана для точной регулировки на низком давлении (приблизительно до 0,5 psi)
• Конструкция non‑relieving, оптимизирована для точного управления при низких расходах и низком выходном давлении от высоконапорных источников или баллонов

Поток и характеристики
Максимальное входное давление: 3000 psi. Максимальный настраиваемый диапазон выхода до 0–40 psig. Предназначен для применений, требующих точной регулировки при очень низком выходном давлении и малых расходах. Портирование: вход 1/4‑28 внутренняя резьба; выход 10‑32 внутренняя резьба.

Доступные конфигурации

• Стиль регулировки на крышке:
  • [1] Щлицевая винт с 3/16 in шестигранной фиксирующей гайкой
  • [2] Рифленая ручка с 3/16 in шестигранной фиксирующей гайкой
  • [3] Рифленая ручка с фиксирующим рифленым диском Ø 3/4 in
  • [4] Щлицевая винт с фиксирующим рифленым диском Ø 3/4 in
• Стиль корпуса:
  • [1] Стандартный корпус
  • [2] Версия для панельного монтажа 10‑32
  • [6] Крышка с диафрагмой 2 in высокой разрешающей способности
  • [7] Панельный монтаж 15/32‑32 с 2 in диафрагмой высокой разрешающей способности
• Диапазоны выходного давления:
  • [0] 0–5 psig (0,3 bar)
  • [1] 0–10 psig (0,7 bar)
  • [2] 0–20 psig (1,4 bar)
  • [3] 0–30 psig (2,1 bar)
  • [4] 0–40 psig (2,8 bar)
• Материалы корпуса:
  • Латунь
  • [6] Нержавеющая сталь 316
• Материалы уплотнений и диафрагмы:
  • Buna‑N
  • [V] Фторуглерод (FKM, Viton®)
  • [E] EPDM
  • [EB] Черный EPDM
  • [H] HNBR
• Варианты очистки:
  • Стандартная очистка
  • [I] Очистка инструментального класса
• Варианты смазки:
  • Стандартная смазка
  • [K] Смазка Krytox 240AZ

Документация
Доступны кривые расхода и документация по характеристикам для PRD4HP (см. PDF с кривыми расхода / характеристиками).

Технические характеристики

• Модель: PRD4HP
• Тип: трехступенчатый мембранный регулятор (non‑relieving)
• Макс. входное давление: 3000 psi
• Диапазон выходного давления: настраиваемый до 0–40 psig (доступны диапазоны вплоть до 0–5 psig)
• Возможность низкого давления: пригоден для регулирования около 0,5 psi
• Портирование: вход 1/4‑28 внутренняя резьба, выход 10‑32 внутренняя резьба
• Приблизительный вес: ~85 г (латунь и нержавеющая сталь 303 & 316); +50–60 г при выборе 2 in крышки высокой разрешающей способности
• Доступные материалы корпуса: латунь, нержавеющая сталь 316
• Доступные материалы уплотнений/диафрагмы: Buna‑N, FKM (Viton®), EPDM, черный EPDM, HNBR
• Седло первого ступеня: PEEK для улучшенной термостойкости
• Разработан для прямых источников высокого давления (баллоны) при необходимости управления на низком давлении
