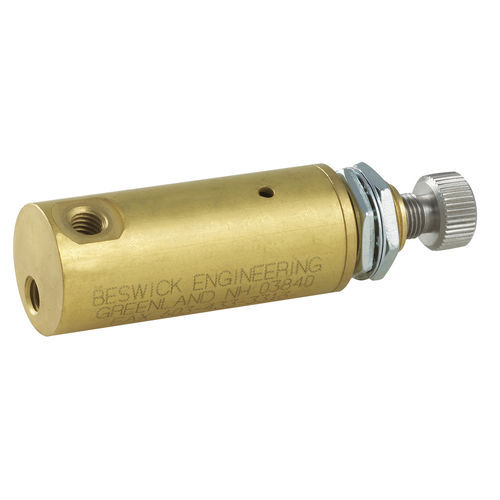

Регулятор противодавления - это модулирующее устройство, настроенное на поддержание рабочего давления в системе перед регулятором противодавления. Он содержит нормально закрытый клапанный элемент и обычно устанавливается в конце линии подачи жидкости. Регулятор открывается, когда давление в системе достигает заданного (регулируемого) значения, позволяя избыточному давлению выходить через выходное отверстие. Когда давление падает немного ниже заданного, регулятор снова закрывается.
Максимальное входное давление: Регулятор BPR может выдерживать максимальное давление на входе 500 фунтов на кв. дюйм.
Диапазон давления растрескивания: Максимальный диапазон давления растрескивания 0-400 фунтов на кв. дюйм. Регуляторы поршневого типа содержат спиральные пружины и особенно хорошо подходят для применений, требующих более высокого давления на выходе (не менее 10 фунтов на кв. дюйм).
Материалы: Корпус из латуни, алюминия или нержавеющей стали 303. регулировочный вал из нержавеющей стали серии 300, пружины, шестигранные гайки и внутренние детали. шайбы из нержавеющей стали 410.
Приблизительная масса: 72 г в корпусе из латуни и нержавеющей стали и 33 г в корпусе из алюминия. В зависимости от конфигурации вес может незначительно отличаться.
Портирование: Доступно восемь различных конфигураций портинга. Более подробную информацию см. на изображениях слева. За исключением типа 2, во всех регуляторах используются порты 10-32.
Крепление: Все модели поставляются с резьбой 15/32-32, с двумя шестигранными гайками 9/16″ и двумя шайбами для монтажа на панели.
---
