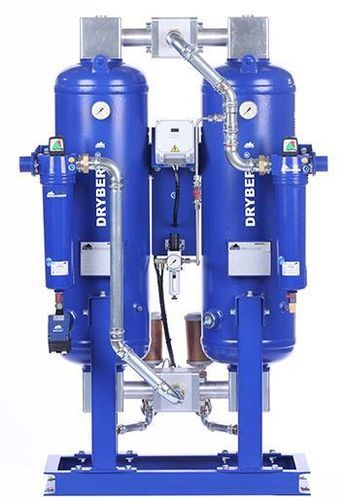

Осушитель сжатого воздуха адсорбцией DRYBERG® AD1200

адсорбцией без теплотыадсорбциейадсорбцией без теплоты

Информация о продукте
Адсорбционный осушитель DRYBERG® AD1200 разработан для непрерывного удаления водяного пара из сжатого воздуха с целью снижения точи росы при давлении. Блок серии AD состоит из двух адсорбционных колонн с тройными слоями, контроллера с ЖК-дисплеем, клапанов и манометров для переключения и контроля, опорной рамы и соответствующих корпусов фильтров с необходимыми фильтрующими элементами. Адсорбция проводится под давлением в одной колонне, в то время как вторая колонна регенерируется при атмосферном давлении с использованием части уже осушенного сжатого воздуха.

Работа / Регенерация
Когда адсорбционная колонна достигает заданного уровня насыщения, система переключает колонны, и процесс адсорбции продолжается во второй колонне без падения давления на выходе осушителя. Регенерация осуществляется путем декомпрессии небольшой части сухого сжатого воздуха: при расширении эта промывка становится крайне сухой и используется для регенерации адсорбента.

Характеристики / Составные части

• Двойная башенная конструкция с двумя адсорбционными колоннами и тройными слоями
• Осушающий материал в картриджах в каждой колонне
• Контроллер с ЖК-дисплеем для автоматического переключения и отображения состояния
• Переключающие клапаны и манометры для мониторинга работы
• Опорная конструкция и специализированные корпуса фильтров с требуемыми фильтрующими элементами

Технические данные (таблица)
Производительность* [m3/m]: 20
Производительность* [m3/h]: 1200
Соединение [inch]: 2"
Габариты (AxBxCxD) [mm]: 2298x1173x1243x900
Вес [kg]: 890

Точка росы - корректирующие коэффициенты
Температура эксплуатации (°C): -25 | -40 | -70
Корректирующие коэффициенты: 1.1 | 1 | 0.7

Электрические и прочие данные
Напряжение, частота: 230V, 50Hz
Потребляемая мощность: <60 W
Класс защиты: IP 65
Фильтр (вход): Супертонкий - 0.01 µm
Фильтр (выход): Пылевой фильтр - 1 µm
Вход для режима ожидания: стандарт

Примечание
*Рассчитано при 1 bar (abs.) и 20°C при рабочем давлении 7 bar g и температуре входящего сжатого воздуха 35°C (состояние насыщения).
