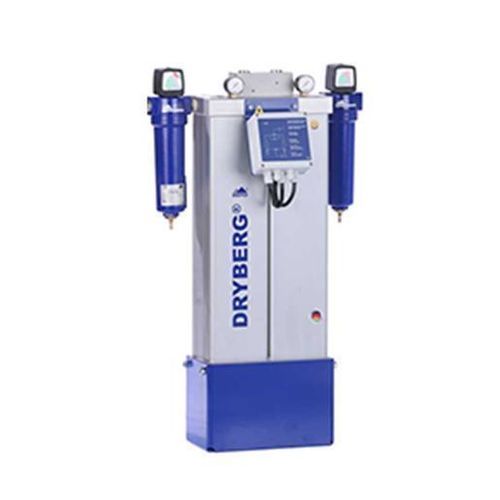

Осушитель сжатого воздуха адсорбцией DRYBERG® AD55

Информация о продукте
Адсорбционный осушитель DRYBERG® AD55 устанавливается между компрессором и ресивером для сбора и удаления конденсата (вода и масло) и для охлаждения воздуха, выходитшего из компрессора. На выходе получается сухой сжатый воздух, пригодный для пневматического оборудования.

Что делает осушитель сжатого воздуха?
Адсорбционный осушитель использует адсорбирующий материал для удаления влаги из сжатого воздуха. Процесс работает в циклической двухбашенной системе: одна колонна выполняет адсорбцию под давлением, в то время как другая регенерируется; при переключении обеспечивается непрерывная подача сухого воздуха при минимальной потере давления на выходе.

Технические данные (сводная таблица)
Capacity* [m3/m]: 0.83
Capacity* [m3/h]: 55
Подключение [inch]: 1/2"
Габариты (AxBxC) [mm]: 875 x 281 x 92
Вес [kg]: 36
Диапазон расхода по объёму [m3/h]: 10.2 - 119
Рабочее давление [bar]: 4 - 16
Температура окружающей среды [°C]: 1.5 - 50

Условие расчёта
Рассчитано при 1 bar (abs.) и 20°C, при рабочем давлении 7 bar g и температуре входящего сжатого воздуха 35°C (состояние насыщения).

Рабочее давление (bar g) / Температура на входе - таблица точки росы (фрагмент)
Рабочее давление (bar g): 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16
Темп. на входе 35°C: 0.6 | 0.7 | 0.8 | 1 | 1.1 | 1.2 | 1.3 | 1.5 | 1.5 | 1.6 | 1.6 | 1.7 | 1.7
Темп. на входе 40°C: 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.7
Темп. на входе 45°C: 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4
>45°C: 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0

Наличие
В наличии, срок поставки: примерно 3-4 недели.

Характеристики / технические спецификации

• Модель: DRYBERG® AD55
• Номинальная производительность: 55 m3/h
• Стандартная ёмкость: 0.83 m3/m
• Диапазон расхода: 10.2 – 119 m3/h
• Рабочее давление: 4 – 16 bar
• Диапазон рабочих температур: 1.5 – 50 °C
• Подключение: 1/2"
• Габариты (AxBxC): 875 x 281 x 92 mm
• Вес: 36 kg
• Примечание расчёта: характеристики рассчитаны при 1 bar (abs.), 20 °C, 7 bar g и 35 °C на входе
