Осушитель сжатого воздуха адсорбцией DRYBERG® AD210

адсорбцией без теплотыадсорбциейадсорбцией без теплоты

Краткое описание

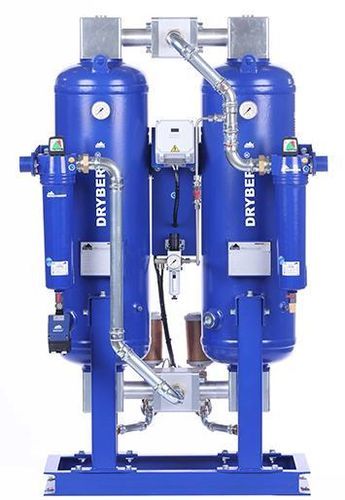

Адсорбционный осушитель DRYBERG® AD210

Принцип работы
После завершения процесса регенерации одного сосуда восстановление давления в сосуде инициируется закрытием продувочных клапанов. После достижения рабочего давления поток воздуха переключается с адсорбирующего сосуда на только что регенерированный сосуд. В только что регенерированном сосуде начинается адсорбция, в то время как другой сосуд переходит в цикл регенерации.

Подробное описание

• Адсорбционные осушители DRYBERG (серия AD) предназначены для непрерывного удаления водяного пара из сжатого воздуха с целью снижения давления точки росы.
• Двухбашенная конструкция с адсорбционными слоями, системой переключающих клапанов и контроллером с дисплеем.
• Регенерация адсорбента осуществляется с использованием части уже высушенного сжатого воздуха (метод продувки) после декомпрессии.
• Сопутствующая фильтрация: входной суперфайн-фильтр 0,01 µm и выходной пылевой фильтр 1 µm (в зависимости от конфигурации).

Технические данные и условия расчёта
ёмкость* [m3/m]: 3,5
ёмкость* [m3/h]: 210
соединение [дюйм]: 1"
Габариты (В x Ш x Г x P) [мм]: 1543 x 853 x 745 x 650
вес [кг]: 212

Расчёт произведён при 1 bar (abs.) и 20°C на базе рабочего давления 7 bar g и температуры входящего сжатого воздуха 35°C (состояние насыщения).

Точка росы — корректирующие коэффициенты
Рабочая температура (°C) / Коэффициенты коррекции: -25 → 1,1 ; -40 → 1 ; -70 → 0,7

Питание и потребление
Напряжение, частота: 230 V, 50 Hz
Потребляемая мощность: < 60 W
Степень защиты: IP 65
Фильтр (вход): Superfine - 0,01 µm
Фильтр (выход): Пылевой фильтр - 1 µm
Вход для режима ожидания: стандарт

Эксплуатационные замечания

• Устройство спроектировано так, чтобы при переключении колонн на выходе не возникало существенного потери давления.
• Регенерация осуществляется при атмосферном давлении (частично) с использованием доли уже высушенного сжатого воздуха.

Характеристики / технические спецификации

• Модель: DRYBERG® AD210
• Артикул (SKU): 1010770210
• Ёмкость*: 3,5 m3/m (210 m3/h)
• Подключение: 1"
• Габариты (В x Ш x Г x P): 1543 x 853 x 745 x 650 mm
• Вес (техническая таблица): 212 kg
• Вес (мета на странице): 220 kg
• Питание: 230 V, 50 Hz
• Потребление: < 60 W
• Степень защиты: IP 65
• Фильтрация: вход superfine 0,01 µm; выход 1 µm
• Давление точки росы (указанные условия): приведены значения и корректирующие коэффициенты
• Условия расчёта: на базе 1 bar (abs.) и 20°C; рабочее давление 7 bar g и входная температура 35°C
