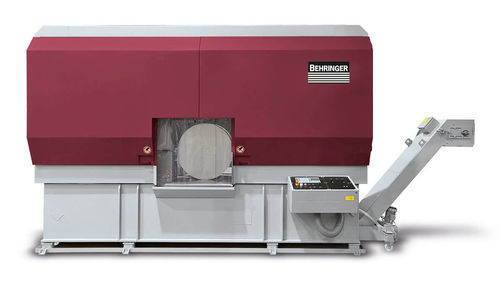

Ленточная пила HBM800-1201ALU

для цветных металловдля алюминияавтоматическая

Обзор
Ленточная пила для алюминия HBM800-1201ALU специально разработана для распила слитков и заготовок из алюминия и сопоставимых цветных металлов (например, магния). Она обеспечивает быстрые, технологически надёжные и точные резы с небольшим зазором. Конфигурации варьируются от простых автоматов с конвейером для стружки до полностью автоматизированных связных пильных ячеек с интегрированной аспирацией стружки в зависимости от производственных задач.

Ключевые характеристики

• Подготовлена для автоматизации - Базовая комплектация с возможностью подключения обширного периферийного и транспортного оборудования для автоматизированных систем резки.
• Удаление стружки по применению - Конфигурируемые варианты удаления стружки (конвейер стружки или подключение к центральной аспирации) для высокопроизводительной резки алюминия.
• Сервопривод подачи - Подача пилы через шариковинтовую передачу и серводвигатель, что сокращает холостые ходы, обеспечивает более точные подачи, повышает производительность реза и продлевает срок службы полотна.
• Наклон ленты 1° - Облегчает вход и выход при распиле широких плоских материалов и снижает образование заусенцев.
• Автоматическая регулировка направляющего рычага - Обеспечивает оптимальный результат реза без ручных регулировок при частой смене ширины материала.
• Роликовые направляющие ленты - Точное направление при очень высоких скоростях ленты; подшипники централизованно смазываются автоматической системой смазки.
• Micro Spray System - Технологически безопасная распылительная смазка для ленты; специальное расположение сопел обеспечивает надёжное смачивание на высоких скоростях.
• Экономичное применение твердосплавных лент - Достигается за счёт прочной конструкции, современной сервотехнологии и продуманного удаления стружки.
• Прецизионная направляющая в портальной конструкции - Стабильная, мало вибрирующая рама пилы в сочетании с линейной направляющей системой для лучших результатов реза и максимального ресурса.
• Направляющие элементы из серого чугуна - Демпфирование вибраций в зоне реза для увеличения срока службы инструмента.

Диапазон реза
Диапазон реза 90° (круг): 800 mm
Диапазон реза 90° (плоский): 1.200 x 800 mm
Минимальный размер реза круглый: 50 mm
Минимальный размер реза плоский: 50 x 50 mm

Эксплуатационные характеристики
Длина подачи за ход: 600 mm
Мощность привода: 22 kW
Скорость ленты: 250 - 1.500 m/min
Размеры полотна: 10.220 x 41 x 1,3 mm
Минимальная длина остатка в автоматическом режиме: 100 mm
Общая мощность: 33 kW
Подача пилы: серво-подача через шариковинтовую передачу
Подача материала: шариковинтовая передача
Зажатие материала: гидравлическое
Очистка полотна: электроприводная щётка для стружки

Габариты и вес
Длина: 2.900 mm
Ширина: 6.000 mm
Высота: 3.000 mm
Вес: 7.300 kg
Высота опоры материала: 800 mm

Характеристики / Технические данные

• Модель: HBM800-1201ALU
• Область применения: распил алюминия и цветных металлов (напр., магний)
• Диапазон реза круг (90°): 800 mm
• Диапазон реза плоский (90°): 1.200 x 800 mm
• Минимальный размер реза круглый: 50 mm
• Минимальный размер реза плоский: 50 x 50 mm
• Длина подачи (ход): 600 mm
• Мощность привода (пильный агрегат): 22 kW
• Общая мощность: 33 kW
• Скорость ленты: 250 - 1.500 m/min
• Размеры полотна: 10.220 x 41 x 1,3 mm
• Минимальная длина остатка в автоматическом режиме: 100 mm
• Подача пилы: серво через шариковинтовую передачу
• Подача материала: шариковинтовая передача
• Зажатие материала: гидравлическое
• Очистка полотна: электроприводная щётка для стружки
• Д x Ш x В: 2.900 x 6.000 x 3.000 mm
• Вес: 7.300 kg
• Высота опоры материала: 800 mm
