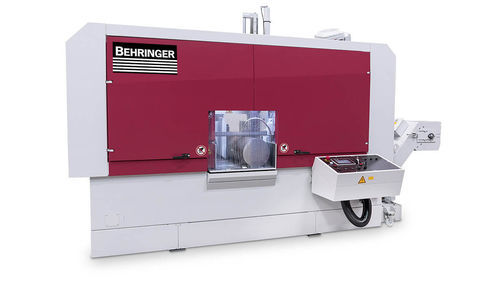

Ленточная пила HBM540ALU

для цветных металловдля алюминиядля цилиндрических изделий

Обзор
Ленточнопильная машина для алюминия HBM540ALU разработана для распиловки слитков и заготовок из алюминия и аналогичных цветных металлов (например, магния). Обеспечивает быстрые, точные резы с небольшим зазором. Машина может быть выполнена от простой автоматической модели с подающим конвейером для стружки до автоматизированной связанной пилорамы с интегрированной системой удаления стружки.

Преимущества

• Подготовлена к автоматизации — Базовая комплектация предусматривает подключение обширной периферии и интеграцию в автоматизированные производственные линии.
• Удаление стружки в соответствии с применением — Большие объемы стружки надёжно удаляются через шнековый/ленточный конвейер или при подключении к центральной системе аспирации; производительность увеличивается в соответствии с требованиями.
• Серво‑система подачи — Подача осуществляется при помощи шарико‑винтовой пары и сервомотора, что сокращает холостые ходы, обеспечивает более точную подачу, повышает производительность резки и увеличивает ресурс ленты.
• Направляющие детали из чугуна — Демпфируют вибрации в зоне реза и повышают ресурс инструмента.
• Роликовые направляющие ленты — Обеспечивают точное направление ленты при высоких скоростях резания; подшипники роликов централизованно смазываются автоматической системой.
• Система микрораспыления — Процессобезопасная смазка лезвия распылением; специальное расположение форсунок обеспечивает надёжное смачивание даже на высоких скоростях.
• Экономичное использование твердосплавных полотен — Обеспечивается за счёт прочной конструкции, современной серво‑технологии и продуманной системы удаления стружки.
• Прецизионная портальная система направляющих — Низковибрационная рама пилы в сочетании с портальной линейной направляющей обеспечивает лучшие результаты реза и длительный срок службы.
• Автоматическая регулировка направляющей ручки — Обеспечивает оптимальные результаты без дополнительных настроек при частой смене размеров материала.

Технические данные
Диапазон реза 90° круг: 540 мм
Диапазон реза 90° плоский: 630 x 540 мм
Минимальный диаметр для реза круг: 20 мм
Минимальный размер для реза плоский: 20 x 15 мм

Характеристики производительности
Длина подачи за ход: 500 мм
Мощность привода: 22 кВт
Скорость полотна: 300 - 1 300 м/мин
Габариты полотна: 7 500 x 34 x 1,1 мм
Минимальная длина остатка в автоматическом режиме: 50 мм
Общая мощность: 29 кВт
Подача пилы: серво‑подача через шарико‑винтовой механизм
Подача материала: шарико‑винтовой механизм
Зажим материала: гидравлический
Очистка полотна: электро-приводная щетка для стружки

Габариты и вес
Длина: 2 650 мм
Ширина: 4 385 мм
Высота: 2 700 мм
Вес: 6 600 кг
Высота опоры материала: 800 мм

Технические характеристики

• Диапазон реза 90° круг: 540 мм
• Диапазон реза 90° плоский: 630 x 540 мм
• Минимальный диаметр для реза круг: 20 мм
• Минимальный размер для реза плоский: 20 x 15 мм
• Длина подачи за ход: 500 мм
• Мощность привода: 22 кВт
• Скорость полотна: 300 - 1 300 м/мин
• Габариты полотна: 7 500 x 34 x 1,1 мм
• Минимальная длина остатка в автоматическом режиме: 50 мм
• Общая мощность: 29 кВт
• Подача пилы: серво‑подача через шарико‑винтовой механизм
• Подача материала: шарико‑винтовой механизм
• Зажим материала: гидравлический
• Очистка полотна: электро-приводная щетка для стружки
• Габариты (Д x Ш x В): 2 650 x 4 385 x 2 700 мм
• Вес: 6 600 кг
• Высота опоры материала: 800 мм
