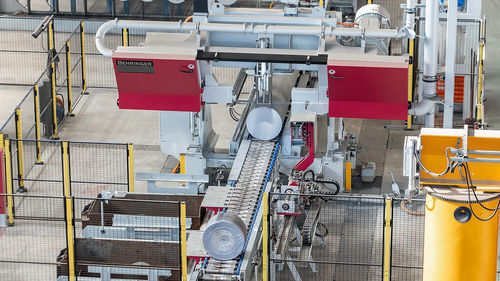

Ленточная пила HBM720ALU-Z

вертикальнаядля цветных металловдля алюминия

Обзор продукта
Ленточная пила HBM720ALU-Z разработана для экономичной и высокопроизводительной резки алюминиевых заготовок и других цветных металлов. Конструкция станка и узкая ленточная пила минимизируют ширину пропила и потери материала, обеспечивая высокие скорости резания и сокращённое время цикла для серийного производства. Закрытый кожух с прямым подключением к системам аспирации обеспечивает чистоту процесса и воспроизводимое качество реза.

Ключевые характеристики

• Высокая производительность резки: Скорости резания до 3 000 м/мин; например, круглую заготовку Ø300 мм можно разрезать примерно за 10 с, что подходит для серийного производства.
• Оптимальное зажатие материала: Двойной вертикальный узел обеспечивает надёжное и точное зажатие; независимо перемещающиеся блоки позволяют подводить питательную захват до пильной ленты для минимизации длины отходов.
• Надёжность процесса: Центрированный подвод заготовок по призматическому роликовому транспортеру и согласованная периферия обеспечивают стабильные управляемые процессы.
• Длительный ресурс режущего инструмента: Значительный угол наклона приводных шкивов снижает чередующиеся изгибающие нагрузки на ленту, увеличивая срок службы инструмента.
• Короткие циклы: Динамичные параллельные движения осей сокращают непроизводительное время и повышают производительность.
• Высокопроизводительное направляющее: Направляющие ролики большого диаметра с централизованной смазкой и герметичными подшипниками для стабильного направления и длительного срока службы.
• Экономия материала: Узкая лента значительно уменьшает ширину пропила по сравнению с дисковыми пилами, снижая объём стружки и стоимость изделия.
• Гибкость по диаметрам: Обработка различных диаметров без смены полотна или дополнительных наладок.
• Быстрая смена полотна: Сменa без инструмента одним человеком снижает время простоя.
• Энергоэффективность: Современные приводы и узкий пропил уменьшают энергопотребление.
• Эффективная аспирация и чистые процессы: Кожух сконструирован для мощной аспирации стружки с герметичными крышками и выделенными точками отсоса.

Конфигурация системы (типичное периферийное оборудование)

• Установка для отвода стружки — мощный сбор стружки, пыли и масляного тумана.
• Захват для подачи — автоматический захват для надёжной подачи материала.
• Поворотное устройство — для выгрузки обрезков и остатков в контейнеры для лома.
• Питающий магазин — система lift & carry с распознаванием материала для подачи заготовок на роликовый транспортер.
• Маркировочное устройство для коротких заготовок — станция маркировки для коротких деталей.
• V-ролики — призматический роликовый транспортер для надёжной подачи круглого материала.
• Цепной поперечный транспортер для коротких заготовок — транспорт для коротких деталей.
• Буферная зона для длинных заготовок — зона накопления для длинных деталей.

Технические данные (выдержка)
Диапазон реза
Диапазон реза для круглого материала: 720 мм
Минимальный диаметр кромки под резку (круг): 150 мм

Характеристики производительности
Длина подачи (один ход): 3 000 мм
Мощность привода: 45 кВт
Скорость резания: 250 - 3 000 м/мин
Размеры ленточной пилы: 9 400 x 41 x 1,3 мм
Длина остатка в автоматическом режиме: 300 мм
Общая мощность: 56 кВт
Подача пилы: серво-подача через шарико-винтовую передачу
Подача материала: шарико-винтовая передача
Зажим материала: гидравлический
Удаление стружки: подключение к системе аспирации

Габариты и вес
Длина: 5 000 мм
Ширина: 4 900 мм
Высота: 3 900 мм
Брутто вес: 10 500 кг
Высота опоры материала: 900 мм

Спецификации

• Модель: HBM720ALU-Z
• Диапазон реза (круг): 720 мм
• Мин. диаметр к резке (круг): 150 мм
• Длина подачи (один ход): 3 000 мм
• Мощность привода: 45 кВт
• Общая потребляемая мощность: 56 кВт
• Скорость резания: 250 - 3 000 м/мин
• Размер ленточной пилы: 9 400 x 41 x 1,3 мм
• Мин. длина остатка (автомат): 300 мм
• Подача пилы: серво через шарико-винтовую передачу
• Подача материала: шарико-винтовая передача
• Зажим материала: гидравлический
• Удаление стружки: встроенная аспирационная система
• Габариты машины (Д×Ш×В): 5 000 × 4 900 × 3 900 мм
• Брутто вес: 10 500 кг
• Высота опоры материала: 900 мм
