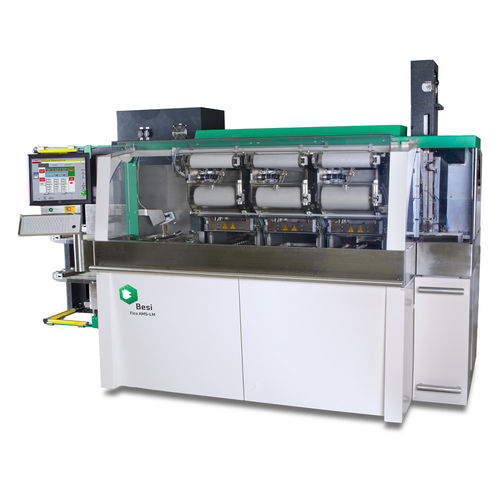

В соответствии с рыночной тенденцией увеличения размеров подложек компания Besi Netherlands представила новую машину для формования больших подложек с функцией Top Foil, предназначенную для формования односторонних MAP-продуктов, таких как BGA, QFN и BOC. Уникальная функция Top Foil, реализованная в этой машине, позволяет производить изделия с голыми матрицами без кровотечения.
Верхняя фольга
Специальная фольга, накладываемая на верхнюю форму, создает мягкий герметизирующий слой между формой и изделиями. В результате штамп остается свободным от компаунда. Использование верхней фольги позволяет отказаться от дополнительного этапа очистки после формования. Fico AMS-LM Top Foil может работать с подложками размером до 102 x 280 мм и подходит для всех существующих односторонних упаковок.
Основные характеристики
Кассетный манипулятор
- Высокая производительность
- Свободный доступ
- Копирование из слота в слот
- Версия с двумя или четырьмя ярусами
- Считыватель штрих-кода и RFID (опция)
Vision
- Проверка ориентации рамы
- Проверка маркировки
- Оптическая верификация символов (OCV)
Обработчик сменных рамок
- Автоматическая коррекция ориентации
- Предварительный подогрев рамок
- Охлаждение рамы с защитой от деформации
- Транспортировка воздушной подушки
Формовочный пресс
- Формование больших подложек
- Формование верхней фольги
- Формование верхнего края (низковязкие компаунды)
- Регулируемое высокое усилие смыкания
- Динамический контроль смыкания (Flip Chip Bare Die)
- 17 патентов на технологические процессы
- Вакуум платы и полости
- Индивидуальный, равномерный прижим платы
---
