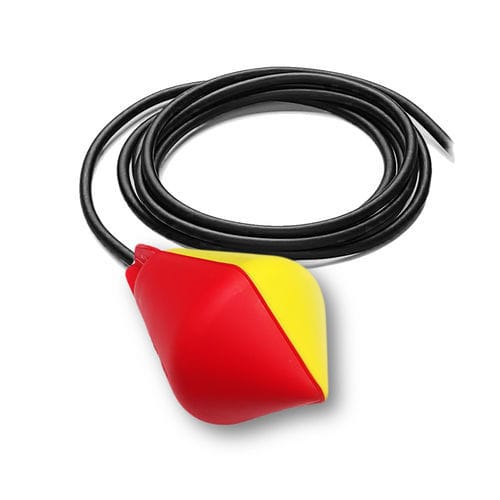

Электромеханический сигнализатор уровня ATS 165

путем наклонас поплавкомдля жидкостей

Обзор
ATS 165 — это поплавковый датчик уровня с сухим контактом, предназначенный для автоматизации управления насосами и сигнализацией в чистых и сильно перемешиваемых жидкостях. Обнаруживает верхний и нижний уровни в одном резервуаре (гистерезис ≤ 1,5 м). Доступна версия с сертификатом ACS (ATS 165 EP) для питьевой воды. Разработка и производство во Франции.

Основные применения

• Прямое управление насосом (до 1,5 HP) или управление через реле для большей мощности.
• Контроль уровня в резервуарах с сильной турбулентностью или перемешиванием.
• Парные установки для регулирования минимального/максимального уровней.

Принцип работы
Поплавок наклоняется при изменении уровня жидкости и приводит в действие встроенный механический переключатель. Кабель имеет три жилы (COM, NO, NC), что позволяет при установке выбрать режим работы (наполнение или опорожнение). Подходит для использования в паре для управления min/max.

Режимы работы

• Режим опорожнения: переключатель запускает насос в верхнем положении (защита от перелива) и отключает его, когда резервуар пуст, для защиты насоса.
• Режим наполнения: в нижнем положении цепь замыкается (NC) для запуска насоса и наполнения резервуара.

Ключевые характеристики

• Омнинаправленное обнаружение — работает независимо от ориентации в жидкости.
• Биконическая форма из сополимера полипропилена снижает накопление отложений; минимальное обслуживание.
• Адаптируется к изменениям плотности и турбулентности за счет положения балласта и длины кабеля.
• Регулируемый противовес на кабеле позволяет изменять угол срабатывания и разницу уровней (ориентировочные значения у производителя).

Технические характеристики

• Угол срабатывания: ±165°
• Допустимая плотность жидкости: 0,70–1,10
• Питание: 250 - 400 VAC/VDC, 50/60 Гц
• Номинал контакта: 20 (8) A (20 A резистивная; 8 A индуктивная)
• Материал корпуса: сополимер полипропилена
• Кабель: 3 x 1 mm² неопрен, HR HY
• Масса: 325 г
• Габариты: высота 152 мм — диаметр 95 мм
• Балласт: 350 г, смола с нагрузкой
• Доступные длины кабеля: 5, 6, 10, 13, 15, 20, 25 и 30 м

Дополнительная информация
Угол срабатывания зависит от перемешивания жидкости, расхода при заполнении/опорожнении и положения балласта. Длины кабеля могут быть изготовлены по запросу, чтобы избежать соединений, влияющих на работу.
