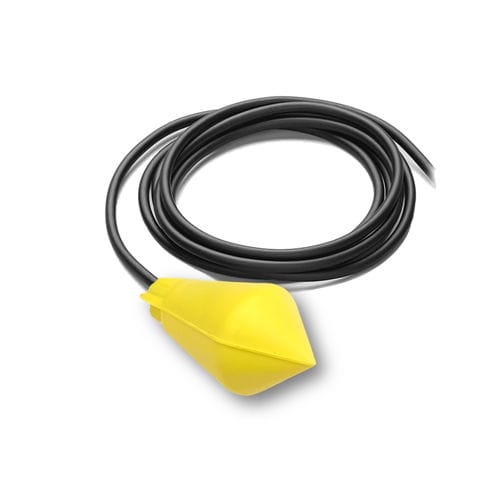

Сигнализатор уровня путем наклона BIP STOP

с поплавкомдля водыдля сточных вод

Описание
BIP STOP — это включаемый/выключаемый поплавковый датчик уровня, предназначенный для контроля чистой и сточной воды в небольших резервуарах и для автоматического управления малыми насосами (возможна прямая установка или через реле). Часто используется производителями насосов в промышленных и очистных установках.

Основные характеристики
BIP STOP имеет простой механизм наклона с переключающим контактом (COM / NO / NC), позволяющим при проводке выбирать режим наполнения или слива. Большой дифференциальный угол обеспечивает плавное срабатывание даже в бурных жидкостях. Может обнаруживать высокий и низкий уровни в одном резервуаре (типичная гистерезис до 0,6 м). Биконическая форма поплавка из полипропиленового сополимера уменьшает накопление загрязнений. Для очень медленных скоростей заполнения рекомендуется серия AQUA или SOBA. Изготовлено во Франции.

Принцип работы
Детекция по наклону: поплавок свободно перемещается с уровнем жидкости. При достижении заданного уровня поплавок наклоняется и открывает/закрывает встроенный механический выключатель в соответствии с выбранным режимом (наполнение или слив). При использовании парами обеспечивает регулирование минимального и максимального уровней резервуара.

Режимы

• Режим слива: включает насос в верхнем положении для предотвращения переполнения и останавливает насос при опорожнении резервуара для его защиты.
• Режим наполнения: цепь замыкается (NC) в нижнем положении для запуска насоса и наполнения резервуара.

Электрические характеристики (примеры)
Переключающий контакт COM / NO / NC (пример ссылки 20(8)A - 250 V). Примеры из документации: 250 V AC - 20 A (резистивная нагрузка), 250 V AC - 8 A (индуктивная нагрузка), 48 V - 1,5 A, 24 V - 10 A (резистивная) / 6 A (индуктивная), 50 V - 1,8 A.

Дополнительная информация
Омовекторное обнаружение благодаря форме поплавка (работает независимо от ориентации поплавка в жидкости). Доступны версии: VT (слив с заземляющим проводом), VS (слив с многофункциональной вилкой) или проводка 3G1 для прямого подключения к насосу. Регулируемый груз позволяет настраивать угол срабатывания.

Технические характеристики

• Угол срабатывания: ±110°
• Допустимая плотность жидкости: 0,70–1,15 kg/dm³
• Класс защиты: IP68
• Максимальное рабочее давление: 3,5 bar
• Максимальная температура: 85 °C
• Корпус / поплавок: биконическая форма из сополимера полипропилена
• Кабель: 3 жилы 1 mm² (нейопреновая оболочка, опция HR HY)
• Вес поплавка без кабеля: 105 g
• Груз: 175–250 g смола заполненная (регулируемый)
• Стандартные длины кабеля: 3 m, 5 m, 6 m, 10 m, 20 m
• Контакт: переключатель COM / NO / NC (режим наполнение или слив)
• Электрические примеры: 250 V AC - 20 A (резистивная), 250 V AC - 8 A (индуктивная), 48 V DC - 1,5 A, 24 V DC - 10 A (резистивная) / 6 A (индуктивная)
