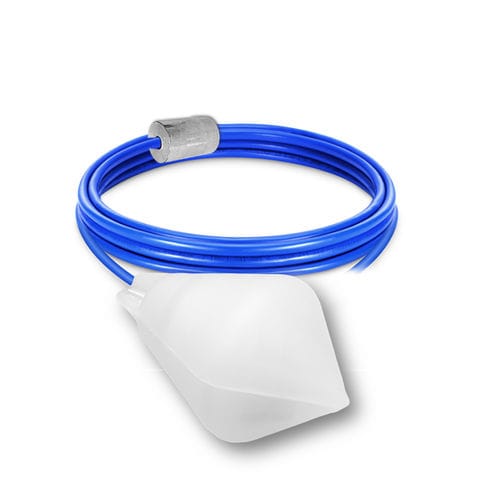

Сигнализатор уровня путем наклона ATS 165 EP

с поплавкомдля водыдля резервуара

Описание
Поплавковый уровневый выключатель ATS 165 EP с сертификацией ACS предназначен для постоянного погружения в питьевую воду, предназначенную для потребления человеком, и для пищевых применений. Изготовлен из специальных материалов и поставляется с регулируемым грузом из нержавеющей стали AISI 316L.

Основные особенности
Биконический поплавок из сополимера полипропилена обеспечивает всенаправленное обнаружение и малую склонность к загрязнению. Большой угол срабатывания обеспечивает плавное управление уровнем, предотвращая рывки насосов и защищая моторы и электрооборудование. Разработка и производство во Франции.

Принцип работы
Детектирование путем наклона: поплавок поднимается и опускается вместе с уровнем жидкости и при достижении заданной позиции включает встроенный механический выключатель. Трехжильный кабель (COM, NO, NC) позволяет выбирать режим подключения. Может использоваться парами для регулирования минимального и максимального уровней в резервуаре.

Режимы работы

• Режим слива: выключатель запускает насос в верхней позиции (защита от перелива) и разрывает цепь при опустошении бака для защиты оборудования.
• Режим заполнения: цепь замыкается (NC) в нижней позиции для запуска насоса и наполнения бака.

Установка и регулировка
Поплавок поставляется с регулируемым грузом (нержавеющая сталь AISI 316L) для тонкой настройки угла срабатывания и диапазона обнаруживаемых уровней. Положение груза и длина кабеля между поплавком и противовесом определяют гистерезис (примеры: min Y = 10 cm → X 45–50 cm ; max Y = 30 cm → X 75–80 cm). Кабель можно удлинить; распределительная коробка должна быть герметичной и размещена снаружи резервуара.

Рекомендации по применению
Не рекомендуется при очень малых скоростях наполнения; в таких случаях предпочтительны серии AQUA или SOBA. Избегайте использования хомутов или элементов, способных повредить кабель (риск попадания воды по капиллярному эффекту).

Технические характеристики

• Угол срабатывания: +/- 165°
• Допустимая плотность жидкости: 0,70–1,10 кг/дм³
• Степень защиты: IP68
• Макс. рабочее давление: 3,5 бар
• Макс. температура: 85 °C
• Материал поплавка: сополимер полипропилена (биконическая форма)
• Кабель: 3 жилы 1 mm², EPDM/PVC ACS
• Вес (поплавок без кабеля): 325 г
• Груз: 230 г нержавеющая сталь AISI 316L (регулируемый)
• Стандартные длины кабеля: 5, 6, 10, 13, 15, 20, 25 и 30 м
• Электрические параметры (примеры): AC 250 V резистивная 20 A / индуктивная 8 A; DC 48 V резистивная 1,5 A / индуктивная 0,8 A; DC 24 V резистивная 10 A / индуктивная 6 A; другие значения в техническом паспорте.

Важно
ОБРАТИТЕ ВНИМАНИЕ НА ШТРАФЫ! Во многих странах для устройств, контактирующих с питьевой водой, требуется санитарный сертификат соответствия (ACS). Во Франции сертификат ACS обязателен с 2006 года. Для получения дополнительной информации см. раздел «Питьевая вода (ACS)».
