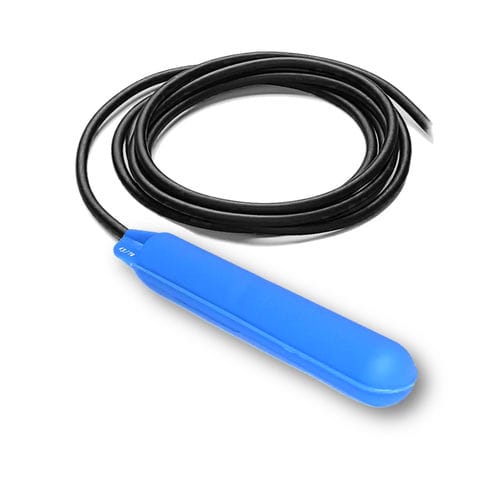

Поплавковый сигнализатор уровня TUBA 1"

для жидкостейдля управления насосомдля резервуара

Обзор
TUBA 1'' — трубчатый поплавковый датчик уровня малого диаметра (Ø29 мм), разработанный для контроля уровня в баках, резервуарах и ёмкостях с ограниченным доступом. Узкий профиль позволяет вводить датчик через небольшие боковые отверстия; допустимая глубина установки до 55 м. Подходит для промышленных применений в замкнутых пространствах.

Принцип работы
Поплавок поднимается и опускается вместе с уровнем жидкости. При достижении заданного уровня поплавок наклоняется и механически включает внутренний переключатель (COM, NO, NC), разрывая или замыкая электрическую цепь. Угол срабатывания примерно +/-20° для точного срабатывания.

Режимы работы

• Режим слива: поплавок управляет остановом/пуском насоса в верхней позиции, предотвращая переполнение, и разрывает цепь при пустом баке.
• Режим заполнения: поплавок замыкает цепь в нижней позиции (NC) для начала заполнения.
• Двухточечное управление: использование двух поплавков для регулировки минимального и максимального уровней.

Установка и настройка
Поплавок может подвешиваться на кабеле с внешним балластом, крепиться к штанге или устанавливаться горизонтально на стенке бака с использованием вводного уплотнения. Положение балласта на кабеле регулирует точку срабатывания. Коробка соединений и вводы кабеля должны находиться вне жидкости и быть герметичными. Длина кабеля может быть указана при заказе.

Ключевые характеристики

• Очень малый диаметр (Ø29 мм) для введения через небольшие отверстия.
• Точное срабатывание (±20°).
• Допустимая плотность жидкости: 0,75 – 1,50 kg/dm³.
• Максимальная глубина установки 55 м; степень защиты IP68.
• Корпус: сополимер полипропилена; кабель 3×1 mm² неопрена.
• Возможна настройка длины кабеля и балласта.

Рекомендуемые аксессуары

• Контрольное реле AT-DR07 для сигнализации и подключения к щитам управления.
• Клипса FIXCAB для фиксации кабеля и регулировки высоты.
• Балласт из смолы 175 г (регулируемый) для оптимизации точки срабатывания.

Технические характеристики

• Модель: TUBA 1''
• Диаметр: Ø29 мм
• Высота: 180 мм
• Угол срабатывания: +/-20° (включение)
• Механический рабочий угол: до +/-110°
• Плотность жидкости: 0,75 – 1,50 kg/dm³
• Макс. глубина погружения: 55 м
• Температура: до 85 °C (опция TUBA 125 C до 125 °C)
• Степень защиты: IP68
• Корпус: сополимер полипропилена
• Кабель: 3×1 mm², неопрена
• Электрические параметры: AC 250 V; отключение 12 (6) A (12 A резистивная; 6 A индуктивная)
• Вес поплавка: 60 г
• Опциональный балласт: 175 г (смола заполненная)
• Стандартные длины кабеля: 2, 3, 5, 6, 10, 13, 15, 20, 25 м
