Электромеханический сигнализатор уровня TUBA 1" 1/4

с поплавкомпогружнойдля жидкостей

Обзор

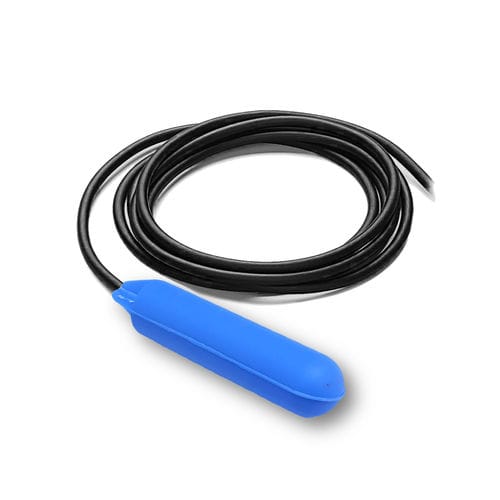

Трубчатый поплавковый датчик уровня TUBA-1-1/4 предназначен для контроля уровня в баках, цистернах и ёмкостях с ограниченным доступом. Небольшой диаметр Ø36 мм позволяет ввод через узкие боковые отверстия и обеспечивает точную коммутацию для управления насосами, сигнализацией и автоматикой.

Принцип работы
Поплавок движется с уровнем жидкости и при достижении заданного угла приводит во вращение внутренний механический переключатель. Контакты COM, NO, NC позволяют выбрать логику наполнения или слива. Узкий угол срабатывания (±20°) обеспечивает точное управление уровнем.

Способы установки
TUBA-1-1/4 может быть закреплён на штанге, подвешен вертикально на кабеле с внешним грузом или установлен горизонтально на стенке бака с использованием ввода кабеля.

Работа при наполнении / сливе
В режиме наполнения контакт замыкается в нижнем положении для запуска насоса. В режиме слива контакт действует так, чтобы остановить насос в верхнем положении. Датчик можно использовать отдельно или в паре для управления min/max уровнями.

Расположение груза
Изменение положения груза на кабеле меняет ход поплавка и высоту срабатывания. Правильное позиционирование оптимизирует угол срабатывания при турбулентности или слегка загрязнённых жидкостях. Примеры: Y min 10 см -> X ≈ 30–35 см; Y max 30 см -> X ≈ 60–65 см.

Крепление
Используйте аксессуар FIXCAB или соответствующий ввод кабеля для надёжного закрепления и защиты оболочки кабеля. Избегайте создания капиллярных путей для проникновения жидкости.

Электрическое подключение
Подключения должны выполняться в герметичной коробке вне бака, особенно во влажной или уличной среде. Удлинение кабеля возможно стандартным сигнальным кабелем; рекомендовано использовать заводские длины во избежание сварных соединений внутри ёмкости.

Ключевые особенности

• Угол срабатывания ±20° для точного обнаружения
• Трубчатый профиль Ø36 mm для прохода через очень узкие отверстия
• Степень защиты IP68 для погружных установок
• Возможность индивидуального выбора длины кабеля и грузов

Рекомендуемые аксессуары

• FIXCAB для фиксации кабеля
• Регулируемые грузы 175 г / 250 г (смола)
• Реле контроля уровня (например, AT-DR07) и модули управления насосом

Технические характеристики

• Модель: TUBA-1-1/4
• Диаметр поплавка: Ø36 mm
• Угол срабатывания: ±20°
• Допустимая плотность жидкости: 0,75–1,50 kg/dm³
• Номинальное питание: 250 VAC/VDC 50/60 Hz
• Отключающий ток: 12 (6) A (резистивная/индуктивная нагрузка)
• Материал корпуса: сополимер полипропилена
• Кабель: 3 x 1 mm² неопрена
• Вес (поплавок без кабеля): ~75 g
• Груз (опция): 175 g, смола
• Макс. глубина установки: 55 m
• Степень защиты: IP68
• Типичные длины кабеля: 2, 3, 5, 6, 10, 13, 15, 20, 25 m
