Датчик уровня с поплавком

для жидкостейдля коррозионной жидкостидля агрессивной жидкости

Описание

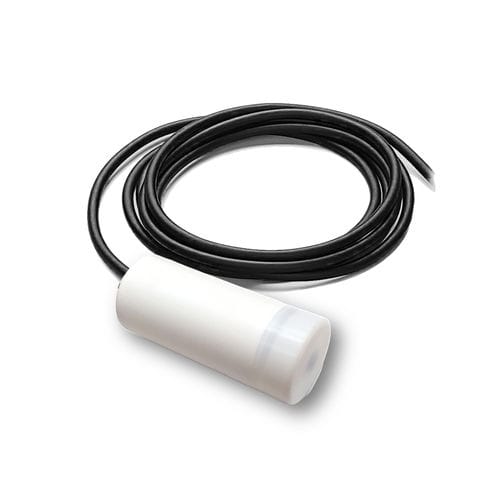

TUBA 150 C — трубчатый поплавковый датчик уровня, предназначенный для крайне агрессивных жидкостей и условий повышенной температуры. Поставляется с кабелем FEP/TEFLON; в рекламных материалах указан корпус из PTFE. Небольшой диаметр (Ø55 мм) позволяет ввод через небольшие отверстия в стенках емкостей.

Принцип работы
Шарик внутри герметичного цилиндра в зависимости от положения приводит в действие микровыключатель. Кабель содержит три проводника (COM, NO, NC) для подключения в режимах заполнения или слива. При использовании в паре позволяет регулировать минимальный и максимальный уровни.

Способы установки

• С грузом на кабеле
• Крепление к вертикальной направляющей внутри бака
• Настенный монтаж с использованием кабельного ввода

Преимущества

• Экономичность
• Экологичность
• Надежность
• Герметичность
• Устойчивость к химическим средам

Технические характеристики

• Угол срабатывания: +/- 20°
• Допускаемая плотность жидкости: 0,75–1,50
• Электрические параметры: 24–250 VAC/DC, макс. 60 VA
• Отключающая мощность: макс. 1 A, 60 VA
• Материал корпуса: PVDF (указан в некоторых документах) / PTFE (в рекламе)
• Кабель: 3 x 0,22 mm² PTFE
• Масса: 80 г
• Габариты: высота 130 мм — диаметр 55 мм
• Груз: отсутствует (стандарт)
• Доступные длины кабеля: 5, 10, 15, 20, 25 м

Замечания по документации

• В рекламном описании указано сопротивление до 150 °C, тогда как в некоторых технических таблицах указан максимум 85 °C. Уточняйте температурный допуск для вашего применения.
• Материал корпуса в разных документах указан по-разному (PTFE, PVDF, сополимер полипропилена); подтвердите точный материал у производителя.
• Некоторые источники приводят разные значения угла срабатывания, плотности, массы и типа кабеля. Перед спецификацией и установкой ознакомьтесь с полным техническим паспортом.
