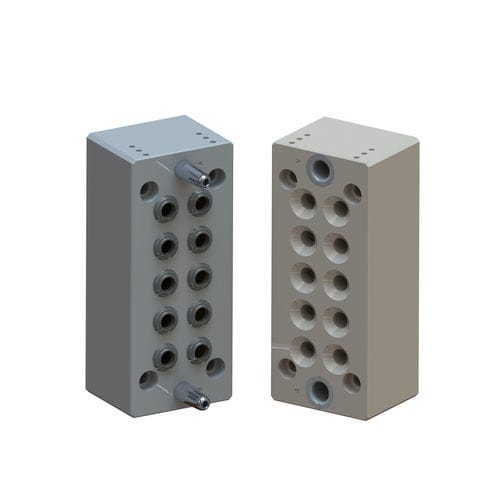

Пневматический соединитель UC-GA2

многопортовыйдля промышленного применениякомпактный

Обзор продукта
Муфта UC-GA2 обеспечивает интегрированные проходные пневматические соединения и интерфейс с двумя монтажными поверхностями для модульных утилитных модулей. Разработана для модулей среднего размера и промышленной автоматизации, где требуется прокладка нескольких воздушных магистралей через компактную муфту.

Особенности

• (2) монтажные поверхности для Standard ATI Utility Modules
• Десять интегрированных проходных воздушных портов
• Варианты подключения портов: G1/4 или 3/8 NPT
• Закалённые направляющие штифты из нержавеющей стали для повторяемого стыковки
• Доступны совместимые приводные цилиндры и линейные актуаторы
• Для монтажа на ATI Drive Cylinders требуется адаптерная плита

Технические характеристики

• Номер модели: UC-GA2
• Тип модуля: Medium
• Монтажные поверхности модуля: 2
• Количество портов: 10 (pass-through)
• Подключения портов: G1/4 или 3/8 NPT
• Минимальная сила стыковки: 1400 N (≈315 lbf)
• Рабочая температура: -28,9 °C до 65,6 °C (-20 °F до 150 °F)
• Вес: 4,1 kg (≈9 lb)
• Выравнивание: закалённые направляющие штифты из нержавеющей стали
• Тип соответствия / Тип блокировки: отсутствует

Установка и совместимость
UC-GA2 крепится к стандартным ATI Utility Modules через две монтажные поверхности. Для установки на ATI Drive Cylinders требуется адаптерная плита. Перед установкой подтвердите размер и тип резьбы порта (G1/4 или 3/8 NPT) в соответствии с характеристиками вашей пневматической системы. За информацией о совместимых приводных цилиндрах и линейных актуаторах обращайтесь к представителю ATI.
