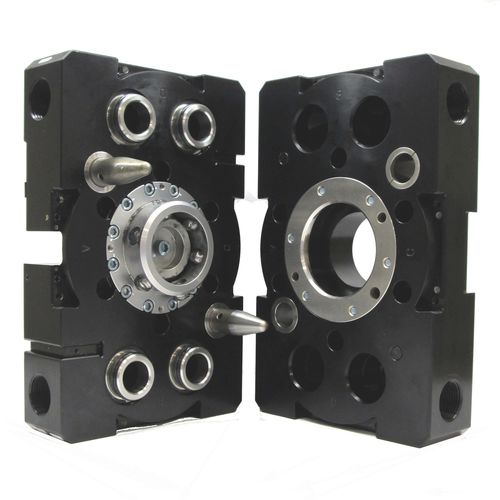

Пневматический соединитель UC-GL6L

для оснасткидля шлангадля робота

Обзор
Муфта UC-GL6L обеспечивает модульную комплаенс и автоматическую блокировку для ledge-mount утилитных модулей. Поддерживается обнаружение присутствия со стороны инструмента и высокопроизводительная пневматическая разводка для упрощения подключений и смен инструментов в автоматизированных системах.

Ключевые особенности

• (4) монтажные поверхности для стандартных ATI ledge-mount утилитных модулей
• Модульная комплаенс-секция, монтируемая на мастер или инструмент
• Интегрированный механизм блокировки с датчиками для определения присутствия и состояния блокировки
• Доступны приводные цилиндры и линейные актуаторы
• (4) интегрированных проходных порта 1" NPT высокого расхода; высокопрочные定位ирующие штифты из нержавеющей стали

Технические характеристики

• Номер модели: UC-GL6L
• Тип комплаенс: Модульный
• Тип блокировки: Автоматический
• Монтажные поверхности модуля: 4
• Тип модуля: Heavy
• Количество портов: 4 (1" NPT проходной высокой пропускной способности)
• Тип порта: Pass Thru
• Масса: 17,1 kg (37,8 lb)
• Диапазон рабочих температур: -28,9 °C до 65,6 °C (-20 °F до 150 °F)
• Диапазон комплаенс X/Y: ±7,6 mm (±0,3 in)
• Комплаенс Z: -11 mm (-0,44 in)
• Особенности: интегрированный механизм блокировки; интегрированные датчики присутствия инструмента и состояния блокировки; доступны приводные цилиндры и линейные актуаторы

Применение / Совместимость

• Разработано для ATI ledge-mount утилитных модулей и совместимых мастер/инструментов
• Предназначено для захватов автоматизации, сменщиков инструмента и систем распределения утилит
