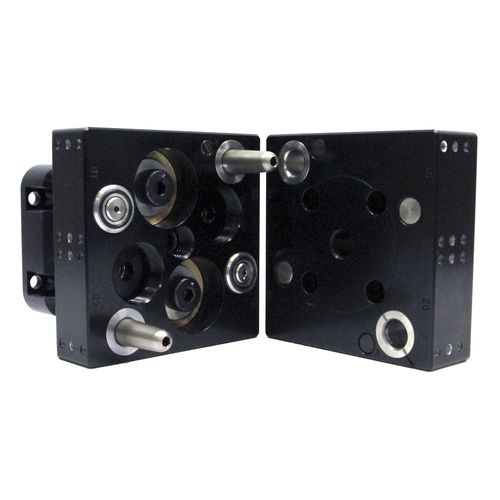

Механический соединитель UC-GK2

для роботамногопортовыйкомпактный

Обзор продукта

• Утилитная муфта, разработанная для быстрого подключения стандартных утилитных модулей ATI.
• Компактный корпус с четырьмя монтажными плоскостями для надёжного крепления модулей.
• Встроенный механизм комплаенс для обеспечения надёжного сцепления при смещениях.
• Доступны датчики присутствия для фиксации подключения со стороны инструмента.
• Совместима с приводными цилиндрами и линейными приводами для активации.
• Закалённые направляющие штифты из нержавеющей стали для повторяемого позиционирования.

Особенности продукта

• 4 монтажные плоскости для установки стандартных модулей ATI.
• Встроенная комплаенс в X/Y и Z (±4,1 мм X/Y, 2 мм Z) для компенсации отклонений выравнивания.
• Тип блокировки: отсутствует.
• Два встроенных порта с проверенным типом разъёма.
• Диапазон рабочих температур, пригодный для промышленного применения (-28,9 °C до 65,6 °C).
• Минимальная сила сцепления: 980 N.

Технические характеристики (таблица)
Specification : Value
Compliance Type : Integrated
Locking Type : None
Minimum Coupling Force : 980 N
Minimum Operating Temperature : -28.9 °C
Maximum Operating Temperature : 65.6 °C
Module Flats : 4
Module Type : Medium
Number of Ports : 2
Port Type : Checked
Weight :
X/Y Compliance Range : ±4.1 mm
Z Compliance : 2 mm

Технические данные

• Номер модели: UC-GK2
• Тип комплаенс: Встроенный
• Тип блокировки: Отсутствует
• Минимальная сила сцепления: 980 N
• Диапазон рабочих температур: -28,9 °C до 65,6 °C
• Монтажные плоскости модуля: 4
• Тип модуля: Средний
• Количество портов: 2
• Тип порта: Проверенный
• Диапазон комплаенс X/Y: ±4,1 мм
• Комплаенс Z: 2 мм
