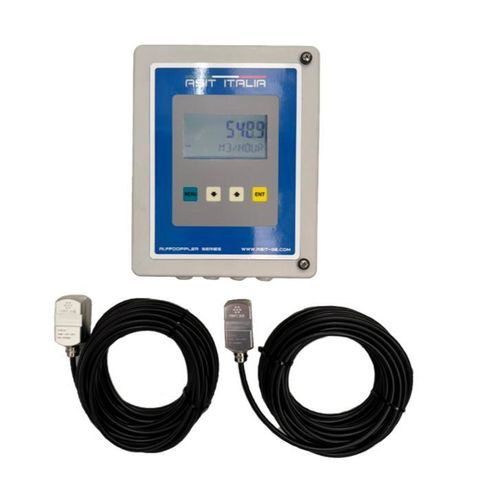

Ультразвуковой расходомер с применением эффекта Допплера AI.FFDopplerIF-W

объемныйдля жидкостейдля сточных вод

Описание
AI.FFdopplerIF-W — безразрушительный ультразвуковой доплеровский расходомер Clamp-on для точного измерения объемного расхода в закрытых трубопроводах, перемещающих загрязненные жидкости, шламы или жидкости с пузырьками воздуха. Используя доплеровское рассеяние на взвешенных частицах или пузырьках, прибор обеспечивает надежные показания там, где приборы времени-пролета не работают. Кламп-он датчики устанавливаются снаружи, обеспечивая невмешательскую установку и непрерывный мониторинг без сверления трубы или остановки процесса.

Ключевые характеристики

• Диапазон установки: подходит для диаметров труб от 40 мм до 4000 мм
• Чувствительность при малых расходах: измерение скоростей от 0,05 м/с до 12 м/с
• Трансдюсеры для высоких температур: рабочий диапазон от -35°C до +200°C
• Прочная конструкция: блок управления в стеклопластиковой оболочке IP66, датчики до IP68 для жестких условий
• Простая интеграция: выходы 4-20 mA, реле и OCT для подключения к PLC или SCADA

Типичные области применения

• Сырые сточные воды и дренаж
• Активные и химические илы
• Контроль грунтовых вод и рециркуляция в горнодобывающей отрасли

Технические характеристики

• Точность: 0,5% – 2,0% F.S.
• Дисплей: двухстрочный ЖК (скорость и сбрасываемый суммарный объем)
• Питание: 85–265 VAC или 24 VDC
• Материал датчиков: алюминий
• Длина кабеля: стандарт 10 м (при возможности удлинения до 300 м)
• Примечание по установке: для оптимальной доплеровской реакции в жидкости должно быть не менее 100 ppm отражающих частиц, при этом не менее 20% должны быть крупнее 100 μm
