Расходомер время перехода ультразвуковой волны AI.FFSonic.2P

ультразвуковойдля жидкостейDN20 - 3/4"

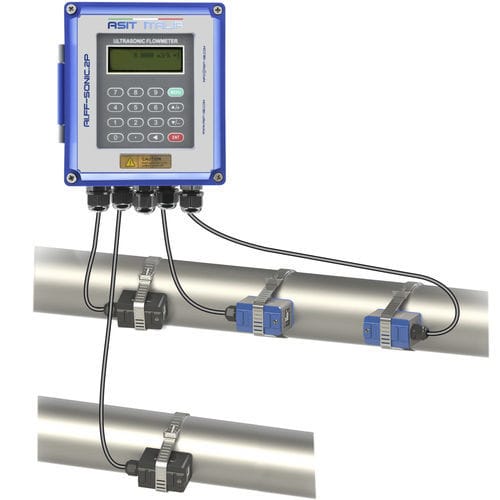

Система измерения расхода AI.FFsonic.2P состоит из цифрового преобразователя и двух накладных или вставных ультразвуковых датчиков. Время прохождения жидкости внутри трубки цилиндрического сечения - это принцип работы, на котором основан прибор для расчета мгновенного значения расхода. Цифровая технология DSP (Digital Signal Processing) гарантирует низкую чувствительность системы к возможным возмущающим факторам. Измеритель предназначен для измерения скорости движения жидкости внутри закрытого канала. Преобразователи типа "clamp-on" обеспечивают простую установку. В расходомере времени прохождения используются два ультразвуковых преобразователя, которые выполняют функции как передатчика, так и приемника. Они крепятся к внешней стороне закрытой трубы на определенном расстоянии друг от друга. Они могут быть установлены в V-образном положении (звук проходит через трубку дважды), W-образном положении (звук проходит через трубку четыре раза) или в положении Z (на противоположных сторонах трубки, так что звук проходит через трубку только один раз). Выбор места установки зависит от трубы и характеристик жидкости. AI.FFsonic.2P работает, попеременно передавая и принимая последовательность модулированных частот звуковой энергии через два датчика и измеряя время прохождения звука от одного датчика к другому. Разница в измеренном времени прохождения напрямую связана со скоростью жидкости в трубке.
