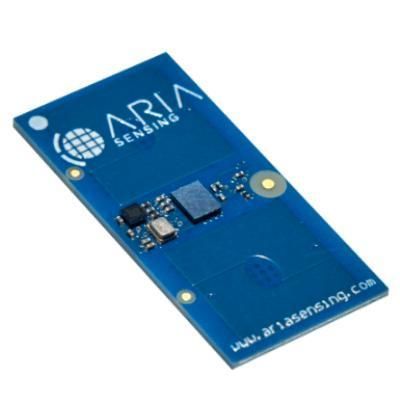

Модуль датчик радар LT103 OEM

Обзор LT103 OEM — компактный SMT-модуль радарного типа Ultra-Wide Band (UWB), разработанный для 1D-обнаружения в помещении и задач определения присутствия/цели. Модуль интегрирует встроенные высокопроизводительные антенны, блок обработки сигналов и интерфейс связи в малом форм-факторе для упрощения интеграции в промышленное оборудование и IoT-устройства. Встроенный процессор выполняет продвинутую обработку сигналов и обнаружение целей, снижая нагрузку на хост-систему.

Ключевые характеристики

• EmPulse Technology: No
• Возможности обнаружения: 1D
• Соответствие UWB: пригоден для использования по всему миру (ЕС, Япония, США, Канада, Южная Корея)
• Максимальная дальность (движущийся человек): 9 м
• Угол обзора / Ширина луча: 120° × 120° (FOV встроенной антенны ≈ ±60° × ±60°)
• Частотный диапазон: 7,3 GHz – 8,5 GHz
• Температурный диапазон: -40°C до +85°C
• Flash-память: 256 kB
• Габариты: 15 мм × 30 мм
• Потребление энергии: 85 mA @ 3.3 V
• Встроенный микроконтроллер: ARM M4F
• Интерфейс: UART
• Питание: Типично 1.8 Vdc до 3.3 Vdc

Соответствие нормативам Разработан в соответствии с EU EN 302 065 (ЕС), ARIB STD-T91 Ver. 2.0 2015 (Япония), FCC CFR 47 Part 15 (США), RS220 03/2009 (Канада) и требованиями KCC по UWB (Южная Корея).

Технические характеристики

• Тип продукта: SMT модуль радарного типа Ultra-Wide Band (UWB) для внутренних применений
• Модель: LT103 OEM
• Возможности обнаружения: 1D
• Максимальная дальность (движущийся человек): 9 м
• Угол обзора / Ширина луча: 120° × 120° (FOV встроенной антенны ≈ ±60° × ±60°)
• Частотный диапазон: 7,3 GHz – 8,5 GHz
• Рабочая температура: -40°C до +85°C
• Flash-память: 256 kB
• Размеры: 15 мм × 30 мм
• Потребление: 85 mA @ 3.3 V
• Микроконтроллер на борту: ARM M4F
• Интерфейс: UART
• Питание: Типично 1.8 Vdc до 3.3 Vdc
• Регуляторика: конфигурируемо для мировых UWB-стандартов (ЕС, Япония, США, Канада, Южная Корея)
