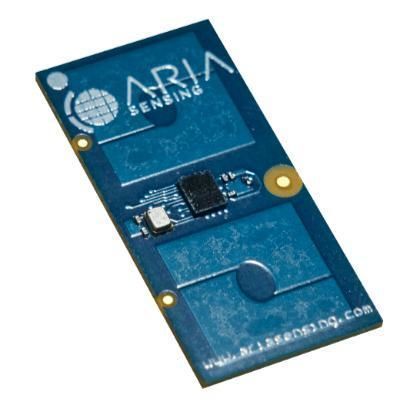

Модуль датчик радар LT103 SPI

Обзор
Высокоточный, компактный и легкий SMT-модуль ультраширокополосного (UWB) радара для внутренних применений.

Краткое описание продукта
LT103 SPI интегрирует высококлассные антенны и интерфейс связи SPI. Модуль разработан в соответствии с требованиями UWB-регулирования: EU EN 302 065 (ЕС), ARIB STD-T91 Ver. 2.0 2015 (Япония), FCC CFR 47 Part 15 (США), RS220 03/2009 (Канада) и KCC (Южная Корея). Вычисление данных радара должно выполняться на уровне хоста. Подходит для приложений, требующих алгоритмов уровня «больше, чем присутствие».

Ключевые характеристики

• Интерфейс: SPI
• Встроенные высококачественные антенны
• Компактный SMT-корпус
• Разработан для внутренних применений
• Поддержка глобальных UWB-регуляций

Обнаружение и покрытие

• Возможность обнаружения: 1D
• Макс. дальность (движущийся человек): 9 м
• Поле обзора / Ширина луча: 120° x 120° (FOV встроенной антенны: прибл. ±60° x ±60°)

Примечания
Вычисление данных радара выполняется на уровне хоста; модуль предоставляет необработанные данные радара через SPI.

Характеристики / технические спецификации

• Диапазон частот: 7.3 GHz до 8.5 GHz
• Питание: Typical 1.8 Vdc to 3.3 Vdc
• Потребление: 70 mA @ 3.3 V
• Размер: 15 mm x 30 mm
• Температурный диапазон: -40°C до +85°C
• Flash: нет
• Встроенный микроконтроллер: N/A
• Интерфейс: SPI
• Возможность обнаружения: 1D
• Макс. дальность (движущийся человек): 9 м
• Поле обзора: 120° x 120°
• Ширина луча: 120° x 120°
• FOV встроенной антенны: ~(±60° x ±60°)
