Модуль датчик радар LT103 OEM XG

Обзор продукта

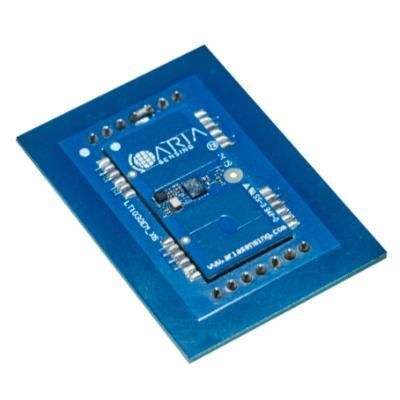

Полный микромодуль UWB-радара, разработанный для SMD-установки и предназначенный для использования в помещениях. LT103 OEM XG — компактная печатная плата с установленным LT103OEM, оснащённая стандартными штырьковыми разъёмами с шагом 2,54 мм для подключения к USB‑порту ПК через интерфейс FTDI, что обеспечивает быструю оценку характеристик модуля и оперативную разработку пользовательских алгоритмов и приложений. В комплекте GUI, примеры на C++ и скрипты Matlab/Octave.

Детали

• Плата с установленным LT103OEM и стандартными штырьковыми разъёмами 2,54 мм для подключения через FTDI к USB ПК
• Поставляемое ПО и примеры: GUI, примеры на C++, скрипты Matlab/Octave

Характеристики / Технические спецификации

• Возможность детекции: 1D
• Макс. дальность (движущийся человек): 9 м
• Угол обзора: 120° × 120°
• Ширина луча: 120° × 120°
• FOV встроенной антенны: ≈ (±60° × ±60°)
• Диапазон частот: 7,3 ГГц — 8,5 ГГц
• Соответствие UWB регуляциям: пригодно для использования по всему миру
• Диапазон температур: -40 °C до +85 °C
• Flash-память: 256 kB
• Размеры: 45 мм × 60 мм
• Потребление: 85 mA @ 3,3 V
• Встроенный микроконтроллер: ARM M4F
• Интерфейс: UART
• Питание: тип. 1,8 Vdc — 3,6 Vdc
• emPulse Technology: Нет
