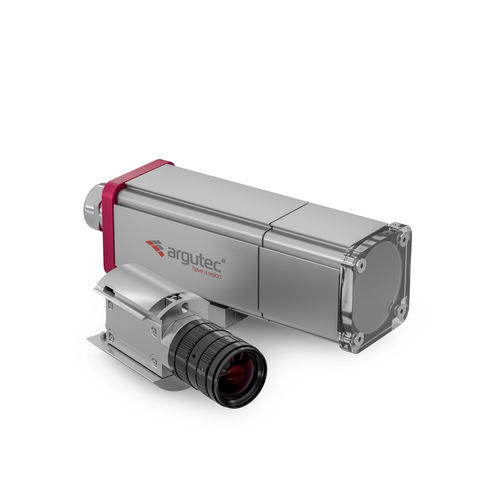

Герметичный корпус камеры CH50.DIA50.PMMA

защищенныйIP69IP69K

Обзор

• Класс защиты IP69 / IP69K
• Запечатанный алюминиевый корпус
• Ø50 мм окно из PMMA, спектральный диапазон 390–700 нм
• Предназначен для небольших промышленных камер (например, 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 мм)
• Направляющие штанги для быстрой установки и перенастройки
• Пассивное охлаждение через систему распорок, передающую тепло на корпус
• Крепление для камеры включено; поставляется монтажный комплект
• Варианты по заказу: индивидуальная длина, логотип, ввод кабеля и другие модификации
• ВАЖНО: Укажите модель камеры и объектива при заказе для обеспечения совместимости.

Описание
Корпус CH50 обеспечивает защиту камер малого формата от механических повреждений, загрязнений, жира, пыли, воды и перегрева. Специальные конструктивные решения и уплотнения обеспечивают устойчивость к моющим воздействиям под давлением (IP69). Направляющие штанги позволяют быстро заменить камеру и объектив на месте без демонтажа корпуса, снижая время простоя. Версия с PMMA-окном обеспечивает более широкий угол обзора и подходит для областей, где использование стекла ограничено, например в пищевой промышленности.

Пассивное охлаждение
Встроенная система распорок передаёт тепло от камеры на алюминиевый корпус, улучшая тепловое рассеивание по сравнению с незащищённой камерой и помогая поддерживать рабочую температуру камеры и объектива.

Габариты совместимости (таблица)
мин. высота (индивидуальный корпус) | стандартная высота | макс. высота (индивидуальный корпус) | стандартная ширина | макс. ширина (индивидуальный корпус)
≤27mm | 28-29mm | 31mm | 27-40mm | 44mm

Стандартное крепление камеры (примеры)

• BASLER: ace acA640, ace acA720, ace acA780, ace acA800, ace acA1300, ace acA1440, ace acA1600, ace acA1920, ace acA2000, ace acA2040, ace acA2440, ace acA2500, ace acA3088, ace acA3800, ace acA4024, ace acA4600, ace acA5472, ace acA4096, ace acA4112
• COGNEX: Cognex CIC-10MR, CIC-1300, CIC-2000, CIC-300, CIC-4000, CIC-5MR/5000
• ALLIED VISION: Mako G-030, Mako G-032, Mako G-040, Mako G-131, Mako G-152, Mako G-158, Mako G-192, Mako G-223, Mako G-234, Mako G-319, Mako G-419, Mako G-503, Mako U-029, Mako U-051, Mako U-130, Mako U-503
• LUCID / FLIR / KEYENCE и другие также поддерживаются (см. спецификации для полного списка совместимости)

Опциональное крепление камеры (примеры)

• IMAGING SOURCE, IDS IMAGING, DAHENG IMAGING и другие поставщики поддерживаются при наличии специальных опций крепления (многие модели перечислены на странице продукта)

Доступные документы
Datasheet (EN), Руководство пользователя (EN), Отчёт об испытании IP69 (EN).

Технические характеристики

• Класс защиты: IP69 / IP69K
• Внутренний диаметр корпуса: 50 мм
• Диаметр окна: 50 мм (PMMA)
• Вес: 600 г (включая крепление и держатель камеры)
• Стандартная длина корпуса: 150 мм (передняя 50 мм + задняя 100 мм); доступны индивидуальные длины
• Стандартные монтажные пластины: варианты 2× M2 (12 мм) или 2× M3 (20–26 мм) резьбы; возможны индивидуальные крепления
• Спектральный диапазон PMMA-окна: 390–700 нм
