Настенный корпус CHS50.DIA38

цилиндрическийиз нержавеющей сталидля пищевой промышленности

Обзор

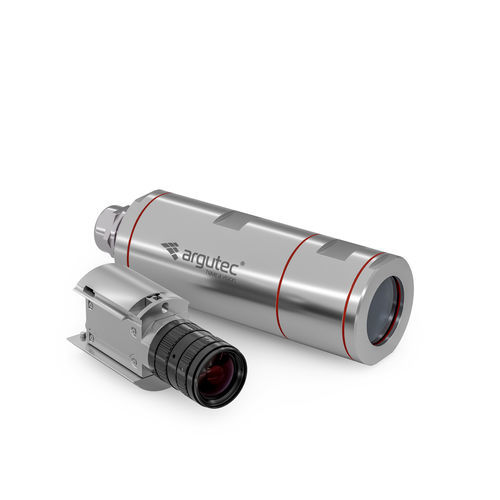

Корпус для камеры CHS50 разработан для эксплуатации в тяжелых промышленных условиях, включая пищевую и химическую промышленность. Корпус из нержавеющей стали обеспечивает механическую защиту и пассивное охлаждение камеры. Передняя часть адаптирована для простой регулировки объектива, что облегчает установку. Корпус оснащен кабельным вводом для 1–2 кабелей. Легкосъемные передняя и задняя части упрощают техническое обслуживание. Степень защиты IP68 до 5 bar обеспечивает надежную пыле- и влагозащиту для сред с высокими требованиями к гигиене и надежности.

Ключевые характеристики

• IP68 (5 bar)
• Конструкция из нержавеющей стали
• Подходит для пищевой и химической промышленности
• Окно: Ø38 mm H-K9L стекло (экв. N-BK7), AR MgF2, 390–700 nm (опция 900 nm)
• Совместим с малыми промышленными камерами (напр. 27×27, 29×29, 30×30, 31×31)
• Пассивное охлаждение для теплового управления
• Включает крепление камеры и монтажную консоль из нержавеющей стали

Важное примечание
+ ВАЖНО: указывайте модель камеры и объектива при заказе для подтверждения совместимости.

Аксессуары

• Кабельный ввод с вставкой для 1 или 2 кабелей Ø 4–6 мм
• Прокладка для фиксации камеры
• 2x винта M2x6 и 2x винта M3x6 для крепления камеры к прокладке
• Монтажная консоль из нержавеющей стали

Стандартные крепления камер (таблица)
BASLER | | COGNEX | ALLIED VISION |
ace acA640 | ace 2 a2A1920 | Cognex CIC-10MR | Mako G-030 | Guppy PRO F-125
ace acA720 | ace 2 a2A2448 | Cognex CIC-1300 | Mako G-032 | Guppy PRO F-146
ace acA780 | ace 2 a2A2590 | Cognex CIC-2000 | Mako G-040 | Guppy PRO F-201
ace acA800 | ace 2 a2A2840 | Cognex CIC-300 | Mako G-152 |
ace acA1300 | ace 2 a2A3840 | Cognex CIC-4000 | Mako G-131 | LUCID
ace acA1440 | ace 2 a2A4096 | Cognex CIC-5MR/5000 | Mako G-158 | Triton TRI200S
ace acA1600 | ace 2 a2A4504 | | Mako G-192 | Triton TRI120S
ace acA1920 | ace 2 a2A5320 | | Mako G-223 | Triton TRI122S
ace acA2000 | ace 2 a2A5328 | FLIR Blackfly | Mako G-234 | Triton TRI089S
ace acA2040 | | FLIR Blackfly S | Mako G-319 | Triton TRI071S
ace acA2440 | | FLIR Flea3 | Mako G-419 | Triton TRI064S
ace acA2500 | | | Mako G-503 | Triton TRI050S
ace acA3088 | | | Mako G-507 | Triton TRI032S
ace acA3800 | | CV-3000 CV-035 | Mako U-029 | Triton TRI028S
ace acA4024 | | CV-3000 CV-200 | Mako U-051 | Triton TRI023S
ace acA4600 | | CV-5000 CV-H500 | Mako U-130 | Triton TRI016S
ace acA5472 | | | Mako U-503 | Triton TRI004S
ace acA4096 | | | Guppy F-033 | Triton TRI02KA
ace acA4112 | | | Guppy F-046 | Phoenix PHX200S
MED ace 2.3 | | | Guppy F-080 | Phoenix PHX120S
MED ace 5.1 | | | Guppy F-146 | Phoenix PHX089S
MED ace 5.3 | | | Guppy PRO F-031 |
MED ace 8.9 | | | Guppy PRO F-032 |
MED ace 12.3 | | | Guppy PRO F-033 |
MED ace 20.0 | | | Guppy PRO F-046 |

Опциональные крепления (таблица)
IMAGING SOURCE | IDS IMAGING | DAHENG IMAGING | |
DxK 33UJ003 | uEye xx-5040CP | MER2-302-37G | MER-503-20G (P) | VCXU 123
DxK 23UM021 | uEye GV-5080CP-P | MER2-202-60G | MER-200-20G (P) | VCXU 124
DxK 23UV024 | uEye xx-5240CP | ME2P-2621-15U3 | MER-132-43x | VCXU 125
DxK 23UP031 | uEye xx-5250CP | ME2P-1230-23U3 | MER-131-75G (P) | VCXU 13
DxK xxUX174 | uEye xx-5260CP | MER2-2000-19U3 | MER-125-30x | VCXU 15
DxK 33UX178 | uEye xx-5270CP | MER2-1220-32U3 | MER-050-200G (P) | VCXU 201
DxK 33UX183 | uEye xx-5280CP | MER2-503-36U3 | MER-032-120G (P) | VCXU 22
DxK 33UX226 | uEye xx-5480CP | MER2-502-79U3 | MER-031-300G (P) | VCXU 23
DxK 23UX236 | uEye xx-5580CP | MER2-301-125U3 | MER-030-120x | VCXU 24
DxK x3UX249 | uEye xx-5860CP | MER-1220-32U3 (L) | MER-130-30U (L) | VCXU 25
DxK 33xX250 | uEye xx-5880CP | MER-160-227U3 (L) | MER-500-7U (L) | VCXU 31
DxK 33UX252 | uEye GV-5890CP | MER-041-436U3 (L) | MER-310-12U (L) | VCXU 32
DxK 33UX264 | uEye Ux-3040CP | MER-2000-19U3 (L) | MER-132-30U (L) | VCXU 50
DxK 33UX265 | uEye Ux-3060CP | MER-630-60U3 (L) | MER-040-30U (L) | VCXU 51
DxK 33UX273 | uEye Ux-3070CP | MER-051-120x | | VCXU 53
DxK 23U274 | uEye Ux-3080CP | MER-1810-21U3 (L) | | BAUMER VCXU 65
DxK 33UX287 | uEye U3-3080CP-P | MER-1520-13U3 (L) | VEXG 02 | VCXU 90
DxK 33UX290 | uEye Ux-3260CP | MER-1070-14U3 (L) | VEXG 100 | VCXU 91
DxK 23U445 | uEye Ux-3270CP | MER-503-36U3 (L) | VEXG 13 |
DxK 23U618 | uEye Ux-3280CP | MER-502-79U3 (L) | VEXG 25 |
DxK x3UP1300 | uEye U3-3800CP | MER-500-14x | VEXG 52 |
DxK 33UP2000 | uEye Ux-3860CP | MER-302-56U3 (L) | VEXG 24 |
DxK 33UP5000 | uEye Ux-3880CP | MER-301-125U3 (L) | VCXG 02 |

Полное описание продукта
Корпус CHS50 имеет переднюю зону, адаптированную для простой регулировки объектива. Он включает кабельный ввод для 1–2 кабелей, съемные переднюю и заднюю части для обслуживания и монтажную консоль из нержавеющей стали. Пассивное охлаждение помогает в тепловом управлении камеры. IP68 до 5 bar.

Технические характеристики

• Класс защиты: IP68 (5 bar)
• Внутренний диаметр корпуса: 50 мм
• Диаметр окна: 38 мм
• Стекло окна: Ø38 mm H-K9L (экв. N-BK7), AR MgF2, 390–700 nm (опция 900 nm)
• Вес: 1,5 кг включая крепление камеры и консоль
• Материал: корпус из нержавеющей стали
• Охлаждение: пассивное
• Совместимость камер: для малых промышленных камер (напр. 27×27, 29×29, 30×30, 31×31); множество стандартных и опциональных креплений перечислены выше
• В комплектации / доступные аксессуары: кабельный ввод (вставка Ø 4–6 мм), прокладка, крепежные винты (2x M2x6, 2x M3x6), монтажная консоль из нержавеющей стали
• SKU: CHS50.DIA38
• EAN / GTIN: 0762497538809
• Срок поставки: 3–4 недели
• Цена (без НДС): 320,00 EUR
