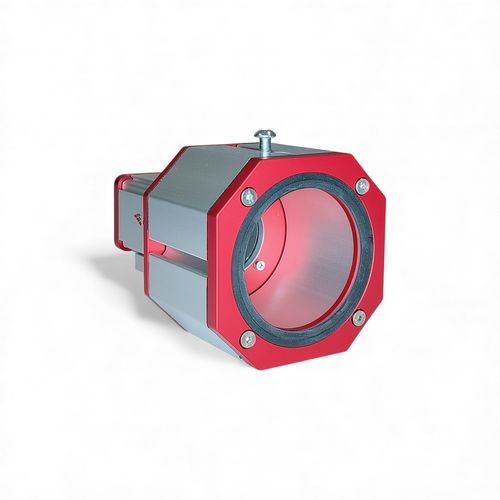

Настенный корпус CH50-87.DIA83

цилиндрическийиз алюминиядля камеры

Обзор

• IP69*
• Герметичный алюминиевый корпус
• Переднее стекло Ø83 мм H-K9L (аналог N-BK7), AR MgF₂, 390–700 нм (опционально до 900 нм)
• Предназначен для небольших промышленных камер (например, 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 мм) с крупными объективами (увеличенная передняя часть)
• Пассивное охлаждение
• Крепление камеры + монтажный комплект + пазовая гайка в комплекте
• Индивидуальная длина и опциональная кабельная вводная
• ВАЖНО: Укажите в заказе модель камеры и объектива для обеспечения совместимости.

IP69 (IP69K)
Корпус CH50-87.DIA83 является результатом объединения предшествующих моделей CH50 и CH87, которые соответствовали требованиям сертификации IP69. Сам CH50-87.DIA83 пока не сертифицирован как отдельный продукт.

Пассивное охлаждение как вторичная защита камеры и объектива
Аналогично CH50, корпус обеспечивает пассивное охлаждение, снижающее температуру камеры. Испытания изменения температуры показывают, что без крышки тепло от камеры в значительной степени передаётся на объектив, тогда как при теплоотводе корпуса объектив остаётся несколько прохладнее.

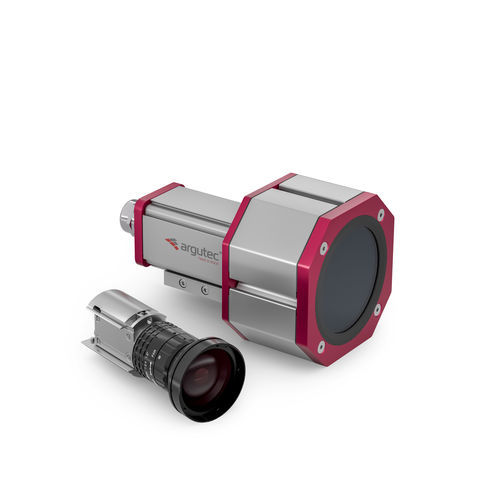

Габариты корпуса и крепление камеры
CH50-87.DIA83 имеет внутренний диаметр задней части 50 мм для секции камеры и внутренний диаметр передней части 87 мм для секции объектива. Полезный диаметр переднего стекла составляет 83 мм для минимизации виньетирования изображений. Длина корпуса выбирается по требованию заказчика. Камера крепится к внутреннему монтажному элементу двумя винтами M2 или M3 (в стандарте подготовлено под M2 с шагом 18 мм). Для других камер крепление может быть подготовлено с шагом 2×M3. Надёжная фиксация при сильных вибрациях достигается давлением с использованием специальной расширительной вставки, которая входит в комплект поставки.

Технические характеристики

• Модель: CH50-87.DIA83
• Степень защиты: выведена из предшествующих моделей, сертифицированных по IP69 (CH50 и CH87); CH50-87.DIA83 пока не сертифицирован как самостоятельный продукт
• Материал: герметичный алюминиевый корпус
• Переднее стекло / козырёк: Ø83 мм H-K9L стекло (аналог N-BK7), покрытие AR MgF₂
• Диапазон пропускания стекла: 390–700 нм (опционально до 900 нм)
• Внутренний диаметр сзади (секция камеры): 50 мм
• Внутренний диаметр спереди (секция объектива): 87 мм
• Диаметр козырька (полезный диаметр): 83 мм
• Совместимые камеры: небольшие промышленные камеры 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 мм
• Охлаждение: пассивное охлаждение для снижения температуры камеры и объектива
• Крепление: крепление камеры с 2×M2 (стандарт, шаг 18 мм) или настраиваемое 2×M3; монтажный комплект и пазовая гайка в комплекте
• Защита от вибраций: специальная расширительная вставка в комплекте
• Опции: индивидуальная длина, опциональная кабельная вводная по заказу
• Типичный срок поставки: 3 рабочих дня
