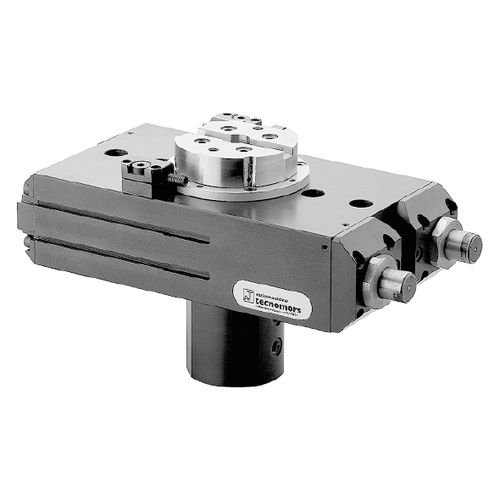

Ротационный привод AR series

пневматическийгидравлическийпоршневый

Эти роторные приводы отличаются особой компактностью и прочностью, высоким крутящим моментом и возможностью регулирования и замедления хода. Вращение шпинделя, опирающегося на предварительно напряженные косые шпонки и сверлильную контргайку, обеспечивается парой реечных поршней из обработанной стали. АДВАНТАЖИ Угол вращения регулируется с высокой точностью, с общим дополнительным ходом около 2°, с помощью двух резьбовых толкателей и одного или двух контрастных щелчков, встроенных в крышку (опция). Остановка производится непосредственно на шпинделе, что обеспечивает точность и надежность. Замедление гарантируется гидравлическими амортизаторами со встроенным картриджем и давлением, которые воздействуют на поршень стойки, а вращение может контролироваться встроенными датчиками, которые определяют магнитное поле, создаваемое резиновым магнитным кольцом, закрепленным на одном из двух поршней стойки. В качестве опции возможно управление вращением с помощью бесконтактных датчиков, закрепленных двумя внешними винтами (для остановки привода) для определения положения шпинделя. Все версии имеют внутренний контур, который питает обе стороны поршня (для получения максимального крутящего момента), подключенный только с одной стороны для простоты и экономии места.
