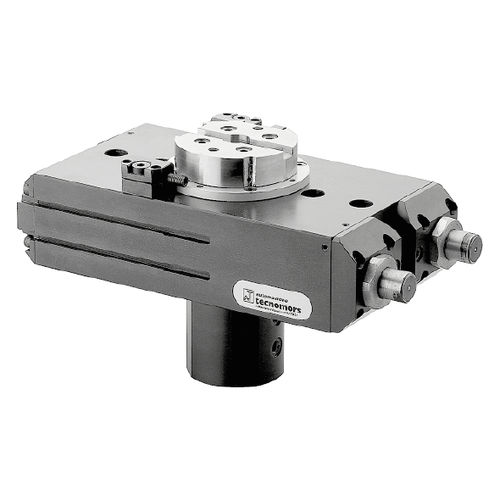

Ротационный привод AR-DIS
пневматическийпоршневый

ротационный привод
ротационный привод
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Движение
ротационный
Тип
пневматический
Технология
поршневый
Момент

1,2 daNm, 2,4 daNm, 5,2 daNm, 7,7 daNm (8,85 ft.lb)

Описание

ПНЕВМАТИЧЕСКИЕ ПОВОРОТНЫЕ И ПОВОРОТНЫЕ БЛОКИ С 4-МЯ ПРОХОДНЫМИ И НЕВРАЩАЮЩИМИСЯ ВХОДНЫМИ ОТВЕРСТИЯМИ АР-ДИС Поворотные приводы серии "DIS" производятся из FAM 2.3 с примесью 4-х способов, интегрированных в основной шпиндель, для подачи дополнительных объектов во вращающемся положении. В этой модели поворотных приводов "распределитель", где трубы соединены с дополнительной подачей, соединяется с главным шпинделем и поворачивается вместе с ним. АДВАНТАЖЫ Вращение шпинделя, опирающегося на предварительно напряженные упорные подшипники, обеспечивается парой штоковых поршней из обработанной стали. Угол поворота регулируется с точностью до полного дополнительного хода прибл. 2° с помощью двух резьбовых шпилек и одного или двух контрастных блоков, встроенных в колпачок (опция). Ограничитель выполнен непосредственно на шпинделе, что обеспечивает точность и надежность. Замедление гарантировано гидравлическими амортизаторами со встроенным картриджем и герметичностью, воздействующими на поршень штока, и вращением можно управлять с помощью встроенных датчиков, которые определяют магнитное поле, создаваемое резиновым магнитным кольцом, закрепленным на одном из двух поршней штока. Для определения положения шпинделя в качестве опции можно использовать систему управления вращением с датчиками приближения, закрепленную двумя внешними шлифовальными винтами (для остановки привода). Все версии имеют внутренний контур, который питает обе стороны поршня (для получения максимального крутящего момента), соединенный только сбоку пневматически для простоты и экономии места. Электроприводы имеют предрасположенность к работе с восемью машинами с воздухом или с маслом.

---

Каталоги

Для этого товара не доступен ни один каталог.
