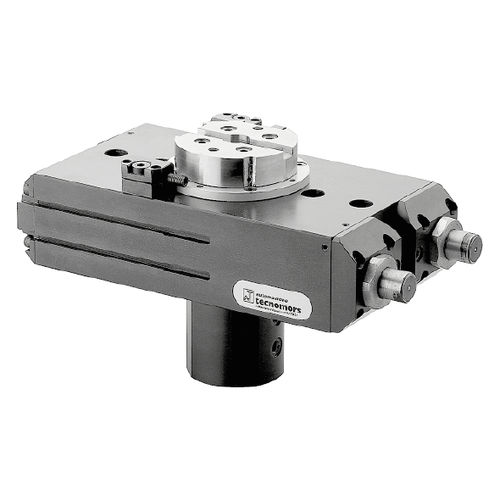

Ротационный привод AR-COL series

пневматическийгидравлическийпоршневый

ПНЕВМАТИЧЕСКИЕ ПОВОРОТНЫЕ И ПОВОРОТНО-ОТКИДНЫЕ УСТРОЙСТВА С 4-СТОРОННЕЙ ПОДАЧЕЙ ЖИДКОСТИ Поворотные приводы серии "COL" происходят от FAM 2.3 с добавлением 4 -х путей, встроенных в основной шпиндель, для подачи дополнительных объектов во вращающемся положении. В этой модели роторных приводов коллектор, в котором соединены трубки с дополнительной подачей, соединен с главным шпинделем и вращается вместе с ним. АДВАНТАЖИ Вращение шпинделя, опирающегося на предварительно напряженные косые подшипники, обеспечивается парой стоечных поршней из обработанной стали. Угол вращения регулируется с высокой точностью, с общим дополнительным ходом около 2°, с помощью двух резьбовых толкателей и одного или двух контрастных блоков, встроенных в крышку (опция). Стопор выполнен непосредственно на шпинделе, что обеспечивает точность и надежность. Замедление гарантируется гидравлическими амортизаторами со встроенным картриджем, герметичными, воздействующими на поршень стойки, а вращение может контролироваться встроенными датчиками, которые определяют магнитное поле, создаваемое резиновым магнитным кольцом, закрепленным на одном из двух поршней стойки. В качестве опции возможно управление вращением с помощью бесконтактных датчиков, закрепленных двумя внешними винтами (для остановки привода) для определения положения шпинделя. Все версии имеют внутренний контур, который питает обе стороны поршня (для получения максимального крутящего момента), подключенный только с одной стороны пневматически для простоты и экономии места. Приводы имеют предрасположенность к работе с воздухом или маслом. Излучение звука (звуковое давление) ≤ 70 дБ (A) в каждом направлении
