Программное обеспечение анализа данных Tcp Scancyr

моделированиядля визуализациивизуализатор

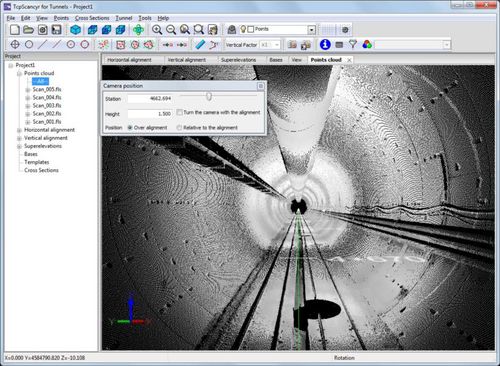

Это мощное приложение рассчитывает поперечные сечения тоннелей для автомобильных или железных дорог на основе данных лазерного сканера. Начиная с облака точек, рассчитываются поперечные сечения, которые могут быть изменены с помощью мощного редактора. Они могут отображаться в 2D или 3D, показывая инфра- и надземные зоны, а также могут быть экспортированы в DXF с множеством опций настройки. Программа также генерирует другие результаты, такие как отчеты о площади и объеме, отклонение реального выравнивания, карта осмотра, ортоизображения и видеосимуляция тоннеля. Входные данные Горизонтальное и вертикальное выравнивание и возвышение данные, посредством числового ввода или преобразования из других коммерческих форматов. Теоретические шаблоны тоннелей, которые могут состоять из различных слоев, задаваемых параметрами или путем импорта dXF-файла. После определения этих данных информация из точек, полученных со сканера, добавляется с помощью набор файлов координат либо с дополнительными параметрами интенсивность и цвет. Визуализация точек Точки могут быть рассмотрены с помощью трехмерного просмотрщик, с возможностью переключения между ортогональным и перспективным видом. Положение камеры может контролироваться непосредственно на выравнивании или на относительной позиции, позволяя изменять положение и высоту быть изменены. Уровень детализации презентации может быть может быть изменен для оптимизации скорости. Символика, присвоенная точкам, может быть сконфигурирована с использованием различных методов, таких как угол, разность высот, смещение, естественный цвет, интенсивность, вход/выход и т.д. Приложение также включает интерактивные инструменты для фильтрации точек на основе нескольких критериев.
