Программное обеспечение CAO TcpTUNNEL CAD

топографическоевыравнивания3D

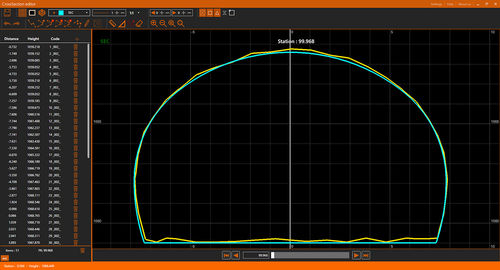

Это CAD-приложение обрабатывает данные туннельной съемки, измеренные тахеометрами под управлением TcpTunnel или других программ. TcpTunnel CAD рассчитывает по точкам и выравнивает поперечные сечения, которые можно фильтровать и редактировать, и позволяет сравнивать с шаблоном тоннеля, нарисованным в виде полилинии. Вы также можете рисовать профили в одиночном или листовом режиме с множеством опций настройки, а также генерировать 3D-модель туннеля. Приложение также рассчитывает площади и объемы инфра- или перекопов, генерируя отчеты, которые можно распечатать или экспортировать в различные форматы. Каждый проект состоит из горизонтального и вертикального выравнивания, шаблонов туннелей и файлов точек, поддерживающих различные форматы файлов, такие как LandXML, Trimble TXL, и т.д. Шаблоны Шаблоны могут быть определены с помощью параметров или выбора полилинии в САПР. Можно применять различные шаблоны к интервалам выравнивания и интерполировать их размеры. Чертеж поперечных сечений Измеренные поперечные сечения могут быть вычислены из точек, и их можно построить в индивидуальном режиме или по листам. Имеются опции для обозначения различий между проектным и измеренным сечениями, а также станции, высоты, площади и т.д. Есть возможность создания 3D вид измеренных сечений в виде чертежа проволочной линии.
