Программное обеспечение визуализатор Tcp TUNNEL Scan

CAOдля разработкидля позиционирования

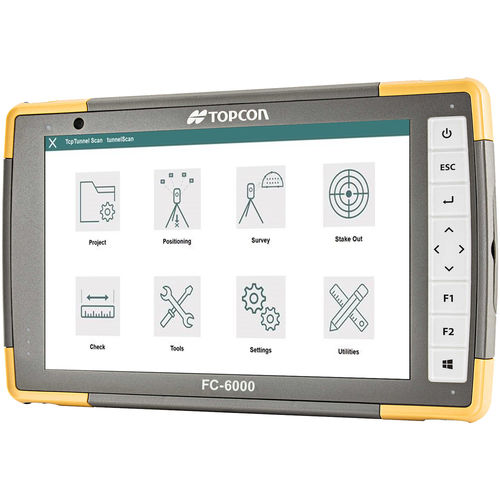

TcpTUNNEL Scan устанавливается на планшет с ОС Windows, подключенный к сканирующему роботизированному тахеометру TOPCON GTL-1000. Программа управляет сканированием свода или забоя тоннеля и показывает облако точек в мощной программе просмотра 3D. Рассчитываются поперечные сечения тоннеля в высоком разрешении, которые можно сравнить с проектом тоннеля, показывая зоны под разрывом и над разрывом. Выбрав любую точку профиля на экране, лазерный указатель отмечает положение в тоннеле и наоборот. TcpTUNNEL Scan облегчает разметку фронта тоннеля, например, точки буровых скважин для следующей последовательности взрывных выработок, точки на шаблоне, скальные болты, дорожное покрытие и многое другое. Определение проекта Каждый проект определяется горизонтальными и вертикальными линиями, проектом тоннеля и облаками точек облака. Данные могут быть извлечены из чертежей САПР или импортированы из LandXML, IFC и других форматов. Позиционирование и ориентация Прибор должен быть позиционирован и ориентирован по координатам, углу или резекции. Вы также можете получить текущее позиционирование, выполненное Topcon MAGNET® Field программное обеспечение для сбора данных. Сбор данных TcpTUNNEL Scan управляет сканированием свода или забоя туннеля, с дополнительными фильтрами по станциям дальности и расстоянию. Мощный 3D просмотрщик позволяет просматривать облако точек и проверять измерения.
