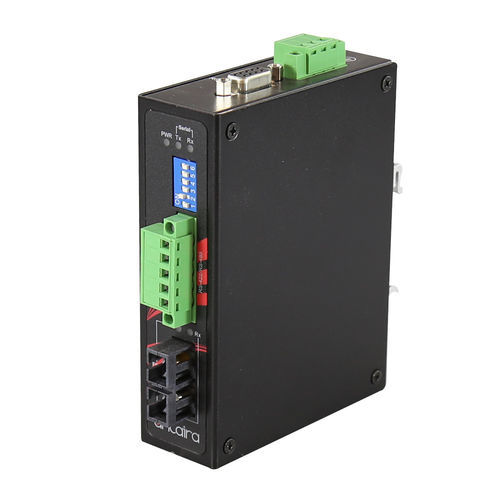

Преобразователь протокола STF-401C-CM02-T

средаRS422/RS485последовательный

Обзор продукта Серия компактных промышленных преобразователей медиа с последовательного на волоконный STF-401C предоставляет решение для увеличения расстояния передачи данных любого последовательного устройства RS-232 или RS-422/485 с опциями волокна 100Fx (разъем SC или ST) через многомодовый режим на 2 км или одномодовый режим на 30 км. Она имеет конструкцию типа DIN-рейки, что обеспечивает пользователям легкую установку и обслуживание в любых суровых промышленных условиях. Идеальное решение для любых одиночных приложений «точка-точка» с: - Промышленное производство в автоматизации заводов; - Дистанционное зондирование и сигнализация/измерение в ITS; - Устойчивость к ЭМИ для передачи данных IED в автоматизации подстанций; - Промышленный контроль в автоматизации управления процессами, таких как WWTP и нефть/газ/добыча Особенности - Безвентиляторная конструкция и дизайн DIN-рейки для суровых промышленных условий - Встроенный 1-портовый последовательный порт RS-232(DB9) или RS-422/485(клеммный блок) - Поддержка SC или ST многомодовый 2 км, одномодовый 30 км - DIP-переключатель для изменения сигналов данных RS-485 Pull High/Low Resistor - Поддержка входного напряжения 9 ~ 48VDC - Поддержка защиты от обратной полярности - Поддержка широкого диапазона рабочих температур: -40 до 70°C - Применимо с приложением сети последовательного волоконного кольца топологии полудуплексного одиночного кольца точка-точка - Гарантия 5 лет Содержимое упаковки - Руководство по быстрой установке Дополнительные аксессуары - MDR-10-24: 10-ваттная серия / 24 VDC / 0.42 Ампер промышленный тонкий одно выходной источник питания на DIN-рейку Технические характеристики - Скорость передачи: 300bps ~ 921kbps - Последовательные сигналы: - RS-232 - TxD, RxD, GND ( DCD, DTR, DSR внутреннее короткое замыкание ; CTS, RTS внутреннее короткое замыкание ) - RS-422-4w - TxD+, TxD-, RxD+, RxD-, GND - RS-485-2w - Data+, Data-,GND - Pull High/Low: регулировка DIP-переключателем - Скорость передачи: 300bps ~ 921kbps - Количество волоконных портов: 1 порт - Волокно 100 BASE-FX: 1 порт (разъем SC) - Длина волны: 1310nm - Дистанция передачи: 2 км - Мощность Tx: -14 ~ -23.5 dBm @ 50/125μm / -14~-20 dBm @ 62.5/125μm - Чувствительность Rx: -31 dBm - Количество последовательных портов: 1 порт - Последовательный интерфейс: RS-232/422/485 - DIP-переключатель: 6 PIN последовательный интерфейс / Pull High(Low) переключатель - Светодиодный индикатор: PWR, Serial TX/RX, Fiber TX/RX - Корпус: Металл, защита IP50 - Монтаж: Монтаж на DIN-рейку, настенный монтаж (опционально) - Размеры (Ш × В × Г): 34.4 × 91.2 × 120мм (1.35 × 3.59 × 4.72 дюйма) - Вес: 1.54 фунта (0.7 кг) - Подключение питания: съемный клеммный блок на 3 контакта - Входное напряжение: 9V–48V DC - Потребление энергии системы: 2.52 Ватт- @0.28A макс, 9 VDC - Защита от обратной полярности: Присутствует - ESD: 15KV - Рабочая температура: -40° до 70° C (-40° до 158° F) - Температура хранения: -40° до 85° C (-40° до 185° F) - Относительная влажность окружающей среды: 5% до 95% без конденсации - Сертификации: FCC, CE - EMI: FCC Part15, CISPR (EN55022/24) Класс A - EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 - Тестирование на стабильность: Удар: MIL-STD-810F Метод 516.5; Свободное падение: MIL-STD-810F Метод 516.5; Вибрация: MIL-STD-810F Метод 514.5 C-1 & C-2 - MTBF: 216,388 часов - Экологичность: Соответствует RoHS - Гарантия: 5 лет
