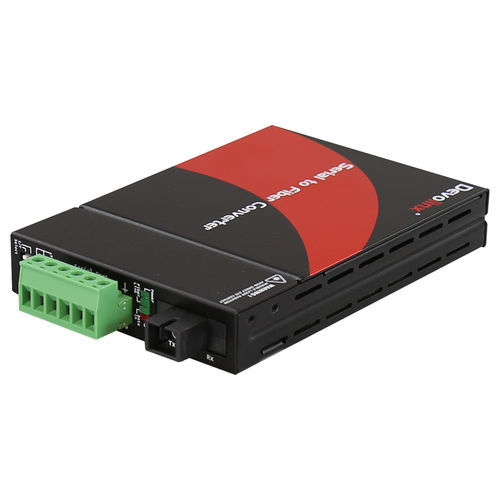

Преобразователь протокола STF-300C-WB20

коммуникационныйRS422/RS485RS-232

Обзор продукта Конвертер RS-232/422/485 в оптоволокно, WDM-B 20км, TX1550nm - RX1310nm, с разъемом SC. Введение STF-300C-WB20 предоставляет решение для конвертации в оптоволокно, чтобы увеличить расстояние передачи RS-232 или RS-422/RS-485 до 20 км по одномодовому волокну (WDM). Конвертер оснащен несколькими интерфейсными схемами для подключения к RS-232, RS-423 или RS-422/485/ (2 или 4 провода). STF-300C-WB20 обеспечивает передачу данных по волокну, устойчивому к ЭМИ, на скорости до 256kbps для RS-232 или до 1024kbps для RS-422/485. Особенности - Увеличение серийной передачи на 20 км по одномодовому волокну (WDM) - Выбираемый интерфейс данных для RS-232/422/423/485/TTL - Выбор для двух или четырех проводов RS-422/485 - Вставной клеммный блок для легкой проводки RS-422/485 - Plug-n-play и компактный размер Содержимое упаковки - STF-300C-WB20 - Руководство по быстрому запуску - Внешний адаптер питания Дополнительные аксессуары - CBF-SC01SC-SS: SC к SC 1-метровый одномодовый симплексный кабель Технические характеристики - Скорость передачи: RS-485 до 1024kbps, RS-232 до 256kbps - Сигналы последовательного порта: RS-485 2-проводной, RS-485 4-проводной, RS-232 + RTS/CTS 5-проводной, RS-232 3-проводной - Pull High/Low: Настройка DIP-переключателем - Скорость передачи: 31.104Mbps - Количество портов волокна: 1 порт - Волокно 100 BASE-FX: 1 порт (разъем SC) - Длина волны: TX1550nm - RX1310nm - Дистанция передачи: 20 км - Количество последовательных портов: 1 порт - Последовательный интерфейс: RS-232/422/485 - DIP-переключатель: 4-контактный переключатель последовательного интерфейса - Светодиодный индикатор: PWR, Данные, Тест, Волоконная связь - Корпус: Металл - Монтаж: Стол, Шасси - Размеры (Ш × В × Г): 85.6 × 122.6 × 20.0 мм (3.37 × 4.83 × 0.79 дюйма) - Вес: 0.66 фунта (0.3 кг) - Подключение питания: Разъем DC - Входное напряжение: 12V DC@1A - Потребление энергии системы: Макс. 5 Вт - Рабочая температура: 0° до 50° C (32° до 122° F) - Температура хранения: 0° до 70° C (32° до 158° F) - Относительная влажность окружающей среды: До 90% без конденсации - Сертификаты: FCC, CE - ЭМИ: CE, FCC Часть 15 Класс A - ЭМС: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 - MTBF: 257,063 часов - Экологичность: Соответствует RoHS - Гарантия: 5 лет
