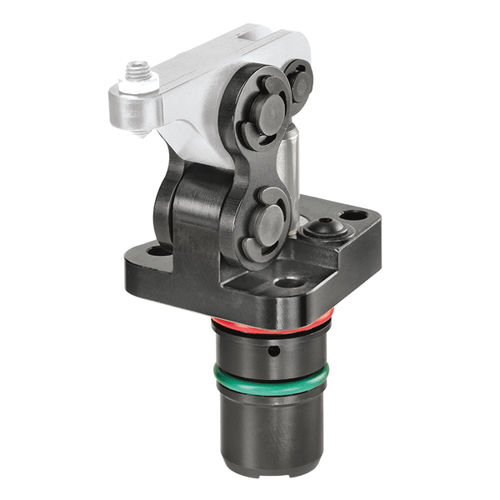

Гидравлический зажим двойного действия 6959C

Гидравлический цилиндр в виде вставного картриджа. Верхнее крепление с помощью четырех винтов цилиндра (сопротивление мин. 10,9), они входят в комплект поставки. Все компоненты из закаленной, отпущенной и обожженной стали. Шток поршня и шарнирные пальцы из закаленной, отпущенной и азотированной стали. Дополнительный бронзовый сбрасыватель для защиты поршневого штока. В комплект поставки входят шарнирные пальцы и натяжные пластины, но не зажимные рычаги. Подача масла через масляный канал в корпусе приспособления. Звеньевой зажим двойного действия хорошо подходит для зажима в зажимных карманах. Малые размеры. Обеспечивает плотное боковое позиционирование. Зажимные рычаги легко заменяются при установленных звеньевых зажимах. Центральная ось зажимного рычага и точка давления на заготовку всегда находятся в одной плоскости (Z). Это предотвращает относительное перемещение заготовки. Встроенный патрон имеет ступенчатую конструкцию. Это предотвращает повреждение радиальных уплотнительных колец при их установке в поперечные каналы и снятии с них. У стандартных рычагов отношение B к C составляет 1 к 1,5. При подготовке заготовки рычага отклонения, приводящие к увеличению усилия зажима F1, допускаются только в исключительных случаях.
