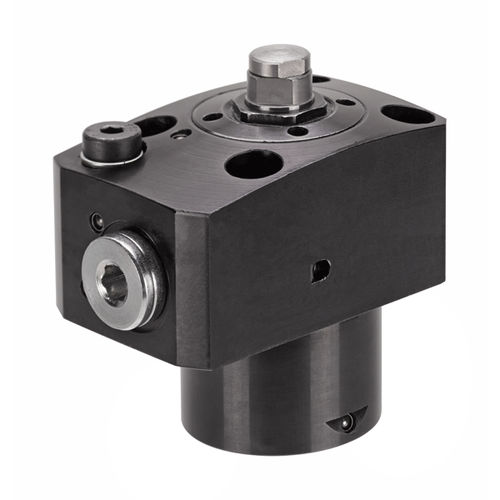

Корпус изготовлен из стали, закален и отшлифован. Опорный штифт с внутренней резьбой закален и отшлифован. Сбрасыватель для защиты от грязи и охлаждающей воды. Подача масла через резьбовое соединение или масляный канал в корпусе приспособления.
Опорный элемент используется в качестве дополнительной опоры для предотвращения провисания и вибрации заготовки.
Элемент с высокой грузоподъемностью и небольшой высотой. Давление масла: В нормальном положении плунжер втягивается. При подаче давления опорный штифт продвигается вперед со слабым усилием пружины к вставленной заготовке. Усилие пружины изменяется в зависимости от хода штифта. При повышении гидравлического давления опорный палец гидравлически зажимается. При снятии давления опорный палец возвращается в нормальное положение. Очень высокое усилие опоры обеспечивает оптимальное качество изготовления.
Опорный палец должен быть защищен от попадания грязи и брызг воды установочным винтом. При вводе в эксплуатацию убедитесь, что из гидравлической системы удален воздух. Несоблюдение этого требования может привести к разрушению зажимного элемента из-за выходящего дизельного топлива. Вентиляционное отверстие должно быть соединено. Через него не должна всасываться охлаждающая жидкость.
Опорное усилие должно соответствовать усилию зажима для поглощения усилий при обработке.
Опорное усилие всегда должно быть как минимум в два раза больше, чем усилие зажима.
---
