двойного действия,
макс. рабочее давление 70 бар,
мин. рабочее давление 15 бар.

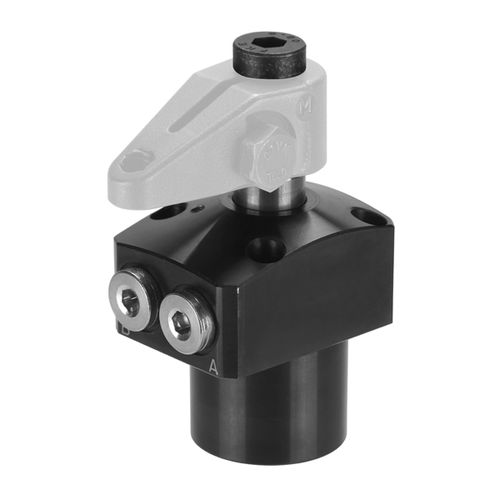

Корпус цилиндра изготовлен из высокопрочного алюминия, анодирован красным цветом. Шток поршня закален и хромирован. Сбрасыватель на штоке поршня. Встроенный регулируемый дроссель. В комплект поставки не входит зажимной рычаг. Подача масла через резьбовое соединение или масляный канал в корпусе приспособления.
Поворотный зажим используется, в частности, в приспособлениях, в которых заготовки должны быть свободно доступны и загружены сверху. Заготовки сложной формы также могут быть зажаты с помощью специальных зажимных рычагов (поставляются по запросу).
В поворотном механизме используется шариковый направляющий механизм.
Примечание:
Управление поворотными зажимами может осуществляться через трубные соединения или через каналы на передней панели. В обоих случаях для уплотнения необходимо использовать имеющиеся уплотнительные кольца. В области уплотнительных колец для поверхности фланца на приспособлении заказчика необходима шероховатость поверхности менее или равная Rz 6,3 мкм.
Поршень является направляющим, поэтому необходимо соблюдать максимально допустимую скорость потока масла Q max. а также длину и вес зажимного рычага. При установке принадлежностей на поршень запрещается прикладывать к нему усилие. При вводе в эксплуатацию убедитесь, что из системы выпущен весь воздух.
Внимание: При использовании регулируемого дросселя следует учитывать возможное повышение давления!
Рабочая температура: 0° - 70° C, Угол поворота: 90° ±3°, Повторяемость положения зажима: ±0,5°.
---
