Множественная система уплотнения EasyVise

ручная4 точки2 точки

Краткое описание
Ширина губки 28 мм

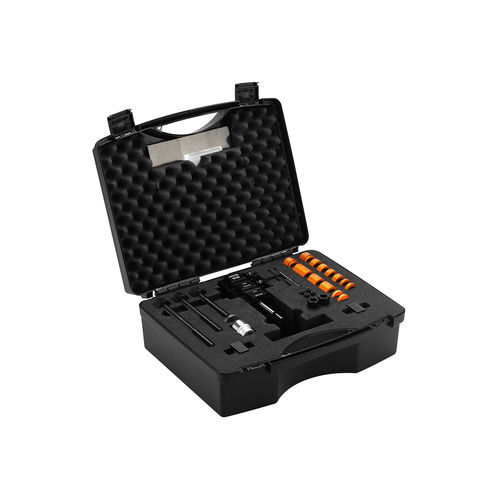

Базовый комплект
Базовый комплект для 2‑ или 4‑кратного зажима в практичном кейсе. Система из высокопрочного алюминия, черное анодирование. Зажимные губки и опоры из закаленной стали.

Применение
Патентованная, универсальная модульная зажимная система разработана для фрезерных станков с четырьмя и пятью осями. Система может быть адаптирована к нулевой системе зажима AMF размера 10 или 20 с помощью адаптера (опция). Совместима с зажимным оборудованием всех производителей с шагом 52 мм и резьбой M8. Может зажимать одновременно 2–4 заготовки. Двойной зажим на одной плоскости устраняет деформации в системе зажима. После определения ширины зажима (высоты заготовки) система собирается с использованием соответствующих дистанционных втулок. Подробности — в прилагаемой монтажной инструкции.

Особенности

• Зажим и обработка 2 или 4 заготовок одновременно.
• Зажим нескольких заготовок путем поворота зажимного штифта и автоматическая последовательность зажима.

Примечания

• Заготовки нельзя зажимать только с одной стороны; всегда зажимать параллельно и покрывать как минимум 3/4 ширины губки.
• Необходимо соблюдать указанные моменты затяжки.
• Адаптер доступен опционально (арт. 568440).

Преимущества

• Экономия времени наладки за счет установки нескольких деталей одновременно.
• Оптимизированное параллельное размещение деталей благодаря автоматической последовательности зажима.
• Отсутствие деформаций в системе зажима благодаря двойному зажиму на каждом уровне.
• Низкая помеха контура зажимного устройства.
• Модульная конструкция позволяет адаптировать систему к высоте заготовки с помощью дистанционных втулок.
• Совместимость с зажимным оборудованием при шаге 52 мм и резьбе M8.

По запросу

• Дополнительные ширины губки: 58 мм и 80 мм.
• 6‑точечный зажим доступен по запросу.

Варианты продукта (выбор)
Артикул | Ширина губки [mm] | Fsp [kN] | G [mm] | G1 [mm] | SW [mm] | Md [Nm] | Вес [g] | Наличие
568438 | 28 | 10 | M12 | M5 | 19 | 40 | 2505 | В наличии
568439 | 48 | 10 | M12 | M5 | 19 | 40 | 3027 | В наличии

Доп. информация (атрибуты)
Ширина зажима 2 точки [mm]: 9 - 82
Ширина зажима 4 точки [mm]: 9 - 32
Высота зажима 2 точки H2 [mm]: 82.2 - 151.2
Высота зажима 4 точки H4 [mm]: 118.8 - 156.8

Технические характеристики

• Артикул: 568438
• Наименование: EasyVise (модульная зажимная система)
• Ширина губки (B): 28 мм (вариант 568438); 48 мм (вариант 568439)
• Альтернативные ширины губки (по запросу): 58 мм, 80 мм
• Зажимная сила (Fsp): 10 kN
• Момент затяжки (Md): 40 Nm
• Резьба G: M12
• Резьба G1: M5
• Размер ключа (SW): 19 mm
• B1: 48 mm
• C: 44 mm (568438) ; 60 mm (568439)
• C1: 60 mm
• E: 2.8 mm
• Ширина зажима 2 точки (A2): 9 - 82 mm
• Ширина зажима 4 точки (A4): 9 - 32 mm
• Диапазон высот зажима 2 точки (H2): 82.2 - 151.2 mm
• Диапазон высот зажима 4 точки (H4): 118.8 - 156.8 mm
• Вес: 2505 g (568438); 3027 g (568439)
• Совместимость: для зажимного оборудования с шагом 52 mm и резьбой M8
• Материалы: корпус из высокопрочного алюминия (черное анодирование); губки и опоры из закаленной стали
• EAN: 4020772529550
• ТН ВЭД: 84662020
• Соответствия: REACH = yes ; ROHS = yes
• Реф. адаптера (опция): 568440
