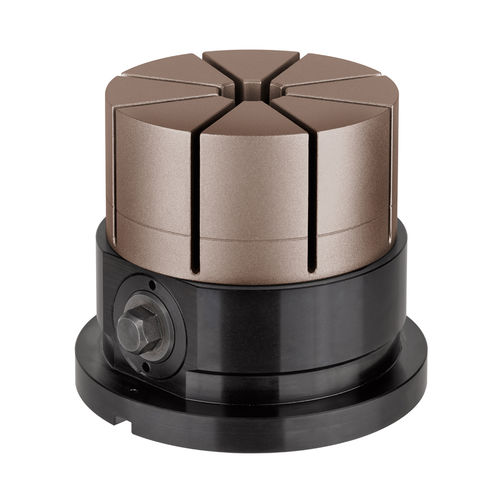

Зажимный патрон 6375M

Механическая цанга вкл. тело Дизайн: Основной корпус выполнен из полированной стали. Цанговое крепление, входящее в стандартную комплектацию, имеет диаметр 99 мм и изготовлено из анодированного, высокопрочного алюминия. Механизм в основном корпусе защищен от грязи и охлаждающей воды. Круглый зажимной край для крепления к столу станка. На нижней стороне имеется держатель для системы нулевых точек AMF K20, а также канавки для установки на модули крепления AMF Zero Point с индексированием. Применение: Для фиксации сложных контуров заготовок при 5-сторонней обработке на станке. Противень заготовки фрезеруется в цанговое крепление с минимальной глубиной зажима 2 мм. Поскольку усилие зажима равномерно распределено по детали в радиальном направлении, пластина зажимается без деформации. Силу зажима можно отрегулировать, например, динамометрическим ключом с помощью зажимного винта. Следовательно, он особенно подходит для тонкостенных труб и заготовок. Простая замена цанги позволяет быстро и надежно зажимать различные заготовки для 5-сторонней обработки. Цанговое крепление может быть фрезеровано на высоту до Н1, что позволяет вводить новые контуры заготовки. Записка: * Максимальное усилие зажима 11 кН вводится в цангу в осевом направлении и не описывает радиальное усилие зажима на деталь. Это зависит от высоты обработки.
