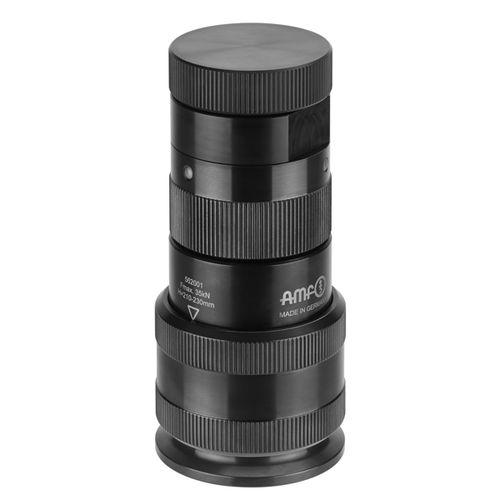

Опорный элемент с тонкой резьбой и базовый элемент 6425FB
Корпус и базовый элемент, закаленная сталь, полировка.
Шпиндель и подшипник гладкие, закаленная сталь, плазменное азотирование и полировка.
Может использоваться на Т-образных пазах и решетчатых плитах с помощью адаптеров, которые ввинчиваются в базовый элемент. Опорный элемент может быть чувствительно отрегулирован до максимальной высоты опоры 330 мм под нагрузкой. Подшипники могут быть отрегулированы под углом + / - 3°.
Примечание:
- максимальная высота 330 мм
- 3 различных подшипника удерживаются на месте с помощью магнитов
- подшипники (гладкие, сферические, точечные) взаимозаменяемы
Преимущество:
- Используется в качестве дополнительной точки опоры для предотвращения провисания и вибрации заготовки.
- Устанавливается непосредственно под точкой зажима, предотвращается деформация заготовки.
- Компенсация больших допусков заготовок (отливки и поковки).
- Для использования при горизонтальном и вертикальном зажиме.
---
