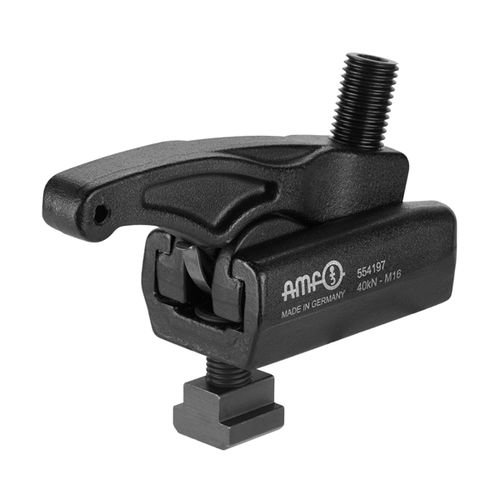

Бесступенчато регулируемый зажимной элемент из легированной закаленной стали в кованом, оцинкованном исполнении.
В комплекте с креплением.
На выбор предлагаются гладкие и рифленые компрессионные детали
Указанные усилия зажима в оптимальном положении зажима (наименьшее расстояние зажимного винта от места зажима). Усилия зажима могут отличаться в зависимости от зажима, класса прочности зажимного винта и состояния резьбы (смазки).
** Размер 43 кН доступен с июня 2016 года.
1. Установите и закрепите несущий элемент на инструментальном столе.
2. Базовый элемент может быть задвинут в нужное положение на несущем элементе. После этого он готов к работе.
3. Высота зажимного рычага может плавно регулироваться путем приведения в действие регулировочного болта, который зажимает заготовку.
4. Очень прочная конструкция обеспечивает быстрое и легкое зажатие.
Примечание:
Для уменьшения износа регулировочного болта мы рекомендуем использовать компаунд для болтов AMF № 6339. Она обладает синергетической комбинацией высокоэффективных твердых смазочных материалов, термостойка и не вымывается.
- Низкая монтажная высота
- Усилие зажима до 30 кН или 43 кН
- Постоянная регулировка по высоте и длине
- Использование в Т-образных пазах 14-24 мм или решетчатых поддонах M12 и M16
- 2 варианта упорной части
---
